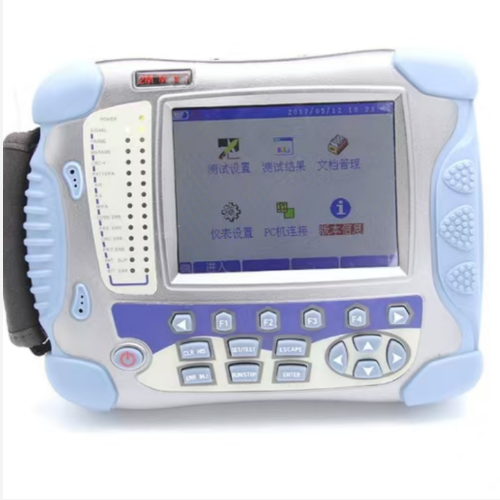

2M数字传输性能分析仪 型号:CC21-YWC-1200C库号：M42362
  • 产品名称：2M数字传输性能分析仪 型号:CC21-YWC-1200C库号：M42362
  • 产品型号：CC21-YWC-1200C
  • 所属类别：仪器
  • 发布时间：2026-03-20
  • 已获点击：4
详细说明
概述
2M数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常维护测试。采用屏幕中文显示，操作简洁。
2M数字传输性能分析仪可对2Mbit/s接口数字通道、同向64k、RS232、RS485、RS449、V.35、V.36、EIA530、EIA530A、X.21接口数字通道进行测试，具有两个2Mbit/s接口，可同时对两条通道进行测试。
●对2Mbit/s接口数字通道可进行以下项目的测试。
?中断业务误码测试
? ?在线误码测试
? ?比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试
? ?图案滑动测试
? ?时钟滑动测试
? ?信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试
? ?线路信号频率测试
? ?话路通道信号电平、频率测试
? ?信令状态显示
? ?话路通道内容显示
? ?话路通道忙闲显示
? ?直通方式
? ?环路延*时测试
? ?自动保护倒换时间测试
? ?信号波形模板测试
? ?时隙内容分析
? ?G.821、G.826、M.2100误码性能分析
? ?双路2Mbit/s同时检测，双向监听
●对RS232、RS485、RS449、V.35、V.36、EIA530、EIA530A、X.21接口的数字通道可进行以下项目的测试。(此功能在某些型号的仪表可能没有)
? ?中断业务误码测试
? ?比特误码
? ?图案滑动测试
? ?信号丢失告警测试
? ?线路信号频率测试
? ?环路延*时测试
? ?自动保护倒换时间测试
? ?G.821中断业务误码测试
●对同向64Kbit/s接口数字通道可进行以下项目的测试。(此功能在某些型号的仪表可能没有)
? ?中断业务误码测试
? ?比特误码
? ?图案滑动测试
? ?信号丢失、AIS告警
? ?线路信号频率测试
? ?直通方式
? ?环路延*时测试
? ?自动保护倒换时间测试
? ?G.821误码性能分析
10.4 输入均衡特性：衰减符合频率的平方根规律，在1024kHz 处衰减在0～6dB范围内。
10.5 输入阻抗：
10.5.1 非平衡终接：75
平衡终接： 120 50Hz～3100kHz反射损耗大于18dB
10.5.2 非平衡桥接：大于750
平衡桥接： 大于1200
10.5.3 非平衡监测：75 20dB增*益
平衡监测： 120 20dB增*益
50Hz～3100kHz反射损耗大于18dB
10.6 信号结构：
（1）非帧结构
（2）帧结构：PCM30、PCM31、PCM30CRC、PCM31CRC
帧结构符合G.704要求
10.7 测试图案：26-1、29-1、211-1、215-1、220-1、223-1、人工码
10.8 输出接口阻抗：
（1）非平衡 75 符合G.703
（2）平衡 120 符合G.703
10.9 外时钟输入：
（1）信号形式： HDB3、NRZ
（2）平衡终接阻抗： 120
非平衡终接阻抗：75
平衡桥接阻抗： 大于1200
非平衡桥接阻抗：大于750
10.10 供电：
本仪表传用电源适配器
INPUT:AC220V 50Hz
OUTPUT:DC 9V 1A
仪表内部充电电池
4000mAh 7.2V可充电锂电池
工作时间：5小时
充电：关机时充电3小时；开机时充电12小时
10.11 工作环境：
(1) 工作温度0～+45℃；
(2) 相对湿度90%(+30℃)；
(3) 储存和运输温度-20～+60℃。
10.12 尺寸和重量：
长×宽×高：180×150×42mm
重量： 980g

标准配置
项目 单位 数量 项目 单位 数量
主机 台 1 仿-真软件 张 1
75欧测试电缆线 根 2
仪表便携软包 个 1
75欧三通自环头 个 1
用户手册 本 1
RS232串行电缆 根 1
保修单 张 1
DATA转换线
(36PIN到44PIN) 根 1
合格证 张 1
X.21测试线 根 1
V2.4测试线 根 1
V.35测试线 根 1
V.11测试线 根 1
AC电源适配器 块 1
