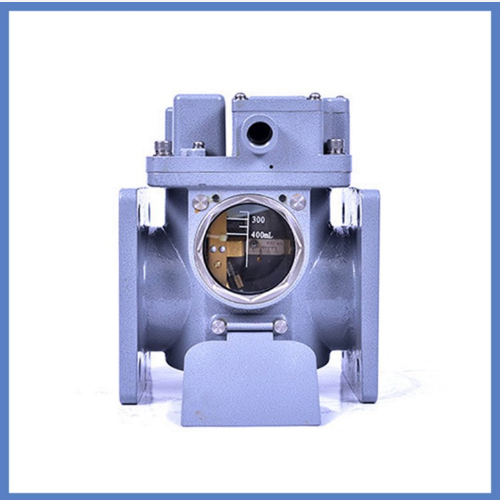

QJ 系列气体继电器（以下简称继电器），是油浸式变压器所用的一种保护装置，由于变压器内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，接通指定的控制回路，并及时发出信号或自动切除变压器。
二、工作原理
变压器正常工作时，继电器内是充满变压器油的 如变压器在运行中出现轻微故障，因变压器油分解而产生的气体将聚集在继电器容器的上部，迫使继电器浮子下降，当浮子降至某一限定位置时，磁铁使信号接点接通，发出报警信号。若变压器漏而使油面降低，同样发出报警信号。
如果变压器内部发生严重故障，将会出现油的涌浪，在管路内产生油流，冲击继电器的挡板运动。当挡板运动到某一限定位置时，磁铁使跳闸接点接通，切断与变压器连接的所有电源。
