详细说明

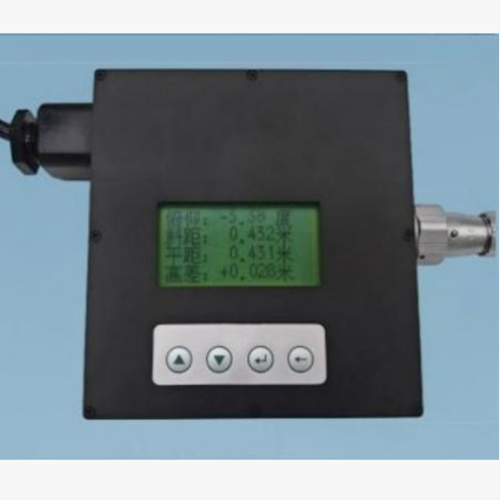

矿用本安型激光测距定位指向仪是集电子、光学、机械等技术为YI体的仪器。具备远距离激光指向、距离测量、角度测量、高度测量 等功能。仪器采用主机与控制器分体设计，主机部分悬挂在高处，控制 器安装在方便操作的低处，二者之间采用防爆电缆连接。控制器可以控 制激光指向的电源、显示激光线的投射角度和测距数值。仪器通过悬挂组可快速固定在锚杆上，可在360°范围任YI粗调，微调准确，调节方便，制动可KAO。仪器 投射的点激光具有光斑小、亮度GAO、光斑漂移小等特点。仪器具备GAO精 度的测距、测角功能，可实时监测激光指向的状态。为适应煤矿井下供 电条件，本产品既可适配电池直流供电，也可以适配交流输入的直流电源供电。
技术参数
激光测距0.05m~200m 测量精度±(2mm+D*5/100000)(D:距离，单位：mm)
俯仰角测量±90° 测量精度±0.1°(-45°~+45°)
激光类型 连续激光，圆形光斑
激光射程1500m
激光光斑直径≤20mm@200m;≤40mm@800m;≤60mm@1500m,
测量精度 光斑漂移量不大于10mm
激光指向微调 横、纵向调节范围≥1.5°
高差 测量范围±100m(激光线水平时为高差零基准线)
显示屏 分辨率128x64
供电电压 DC3.7V-DC5V
工作电流 ≤280mA
防爆型式 矿用本安型
防爆标志 Ex ibIMb
外形尺寸245×210×200(主机),132×122x38 (控制器)
重量(主机+控制器)约4.0kg, 电池箱约0.65kg, 直流电源约1.1kg)
连续工作时间
连续工作时间≥24h (配接矿用本安型电池箱)
24小时不间断(关联矿用浇封兼本安型直流电源)
