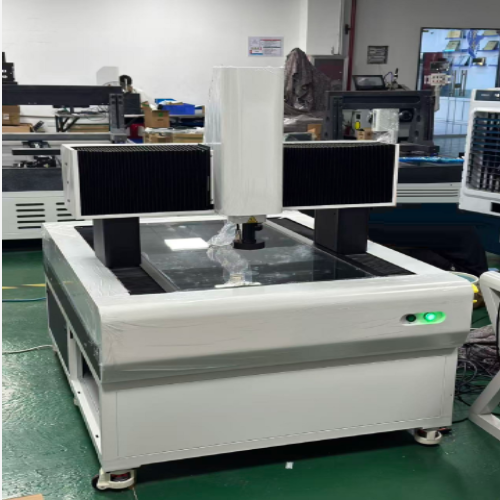

影像测量仪（中西器材） 型号:BJGTY-8B库号：M411590
  • 产品名称：影像测量仪（中西器材） 型号:BJGTY-8B库号：M411590
  • 产品型号：BJGTY-8B
  • 所属类别：仪器
  • 发布时间：2025-12-12
  • 已获点击：2
详细说明
影像仪
型号：BJGTY-8B
1.影像仪技术参数：
2.1) 测量行程及结构：≥400×200×200；
2) XY轴精度：≤(1.2+L/200) μm，X/Y轴精度：≤(1.2+L/200) μm；
3) Z轴精度：≤(2.8+L/200) μm；
2.机械主体要求：1) 四轴自动控制,立柱式主体花岗岩结构；
2) 光栅尺：≤0.1um；
3) 三轴伺服电机；
4) 线性导轨；
5) 摄像机：像素≥2000000；
6) 自动变倍镜头；放大倍率≥25~338倍；
3.光源：1) 程控式6环8区LED冷光源，各段独立操作，亮度可调；可自动打光；
2) 轮廓光源：LED冷光源，亮度可调平行光源；可自动打光；
3) 同轴光源：LED冷光源；
4.软件系统要求：1) 可测几何量：点、线、圆（大、小和平均）、弧、样条曲线、椭圆、矩形、四边形、槽、R 角、 环、间距、距离、点群等；
2) 构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、 轮廓分割、半径画圆、三线内切圆、两线半径内切圆等；
3) 影像测量工具：绘图点、近边缘点、聚*焦*点、圆形框取点、边缘点、近点、整体提取、 多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、闭合轮廓线、闭合轮廓线；
4) 形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等；
5) 坐标系：夹具定位坐标系、点线、两点 X、两点 Y、三点、两线、图像配准坐标系；平移、旋转、 手工调整坐标系；
6) 扫码检测：通过扫描条形码、二维码自动调入测量任务，实现自动测量；
7) 图纸比对：可导入 DXF 图纸，与 CAD 互相导入导出，完成图形处理，可载入图纸与测量数据进行比对；
8) 飞拍功能：不停*顿自动扫描提取测量。提取：自动识别提取全部基元；快速提取：自动识别提取指定轮廓；主题设置：增加操作界面主题;一键对准：提取框自动调整锚点位置；
9) 全景扫描测量：软件可对工件所在区域位置进行扫描，实现自动测量，无需定位夹具，提高检测效率；
10) SPC：对测量数据管制分析，免除人力统计分析过程，提高检测效率；
11) 聚*焦测高：用聚*焦方式测量；
12) 可生成任务进行全自动批量测量，并支持自动和手工交互操作；
13) 多样的数据输出分析功能；
14) 检测软件可输出Word、Excel、HTML、TXT报表和AutoCAD文件，支持实时输出至excel模版，可定制模版；
15) 软件支持数据上传，与MES系统对接，同一工件不同尺寸在不同检测设备进行测量时测量数据可以自动汇总到同一个报表；
16) 网格检测模式：对矩阵式排列的小批量产品快速检测；
17) 试验筛：自动取样扫描试验筛，生成任务，运行结果直接分析输出；
▲1.5配套工作站。
