产品简介

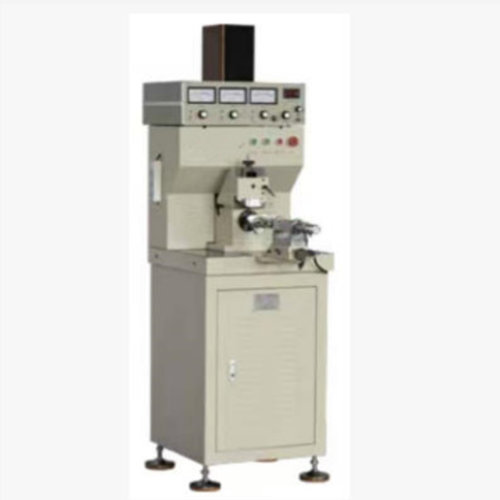

测量仪是测量内径小于65mm的深沟球轴承，角接触球轴承和圆锥滚子轴承振动速度的仪器，在轴承行业得到了应用。
测量仪主要由五个部分组成:主轴系统、轴向加裁装置、传感器调整装置、速度传感器和电子测量仪器。
测量仪的频带划分成低中高三个频段，低频带(50Hz-300Hz)的振动，可能受零件偏心和滚道圆形偏差的影响，中频带(300Hz-1.8KHz)的振动，可能受滚动体表面的不规则缺陷和滚道加工中磨床振动形成的波纹度影响，高频带(1.8KHz-10KHz)的振动,可能受滚动体波纹度,滚道出现的密集振纹和不规质较大间距粗糙度的影响。
测量仪的主轴系统是高精度动静压液体滑动轴承，轴承同箱体是间隙配合。电子测量仪器采用了微弱信号处理技术和屏蔽技术,抗干扰能|力QIANG。
性能参数
被测轴承类型深沟球轴承,角接触球轴承,圆锥滚子轴承
被测轴承尺寸3mm≤内径0≤60mm,外径0≤130mm
电子仪器量程≤1000um/s
电子仪器频带三个波段:50Hz-300Hz,300Hz-1.8KHz,1.8KHz-10KHz
传感器类型速度传感器,谐振频率12KHz以上
轴系类型动静压液体滑动轴承
主轴锥孔2# 莫氏
主轴回转精度径向跳动≤3um,轴向跳动≤5um
主轴转速1800RPM
轴向加载气动加载,推力<250N
工作环境温度0℃-35℃
供电电源三相/380V/50Hz/500W
整机重量约400kg
整机外形尺寸
660x1030x1530mm
