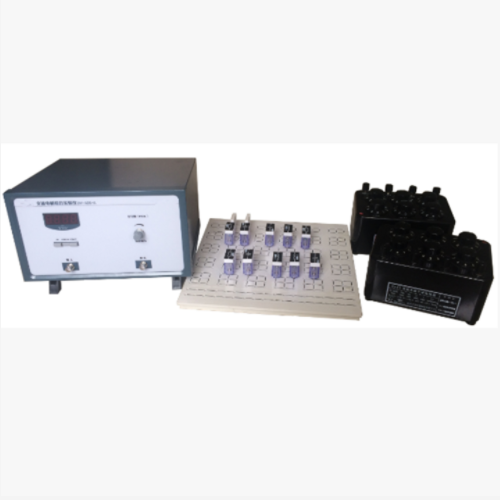

交流电桥综合实验仪 型号:ZX/DH-ADB-A库号：M411171
  • 产品名称：交流电桥综合实验仪 型号:ZX/DH-ADB-A库号：M411171
  • 产品型号：ZX/DH-ADB-A
  • 所属类别：实验室设备
  • 发布时间：2025-11-18
  • 已获点击：9
详细说明
概述
交流电桥与直流电桥相似，也是由四个桥臂组成，但组成桥臂的元件不单是电阻，还可以包括电容、电感以及它们的组成。由于交流电桥的桥臂特性变化繁多，比之直流电桥有多的功能。它除了可用来正确测量交流电阻、电感、电容外，还可测量电容器的介质损耗、两线圈间的互感及耦合系数、磁性材料的导磁率及饱和特性，并且当电桥的平衡条件与频率有关时，可用于测量频率，也可测量液体的电导等等。交流电桥综合实验仪通过几个常用的交流电桥电路来测量电容、电感、电容器的介质损耗及电感的PIN质YIN数等参数，以使学生了解交流电桥的平衡原理，调节交流电桥平衡的方法。本仪器可主要用于大ZHUAN院校普通物理电学实验以及设计性研究性实验。
技术指标
1、交流电源：频率1000Hz，有XIAO值0~2V；
2、交流电压表：显示有XIAO值，分三档
量程：0~1.999V，分辨率：0.001V；
量程：0~199.9mV，分辨率：0.1mV；
量程：0~19.99mV，分辨率：0.01mV；
3、电阻箱2只：阻值0-99999.9Ω连续可调,分辨率0.1Ω，精度0.1%；
4、九孔实验板以及实验元件若干。
实验项目
1、理解交流电桥的平衡原理，学会调节交流电桥平衡的方法；
2、用串联电容电桥电路测量电容器的容值及损耗YIN数；
3、用并联电容电桥电路测量电容器的容值及损耗YIN数；
4、用海氏电桥电路测量电感器的感值及PIN质YIN数；
5、用麦克斯韦电桥电路测量电感器的感值及PIN质YIN数。
