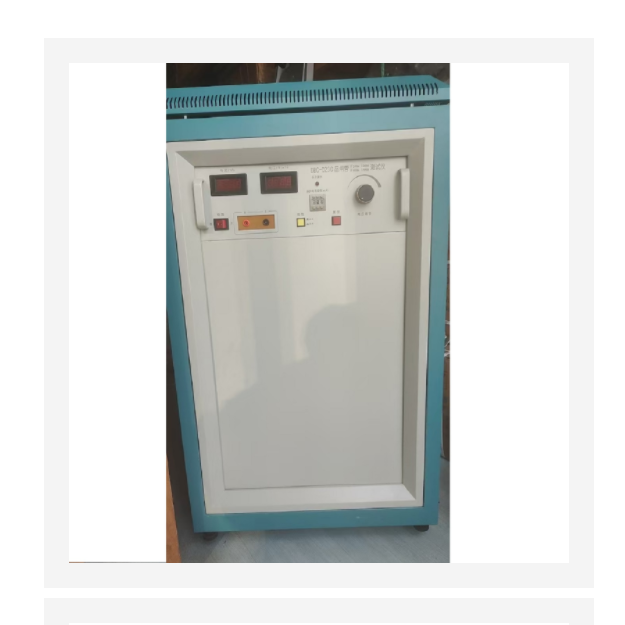

晶闸管阻断电压测试仪 型号:CP57-DBC-023C
概述
本仪器是晶闸管断态电压(VDSM、VDRM)及断态电流(IDSM、IDRM)、反向电压(VRSM、VRRM)及反向电流(IRSM、IRRM)的测试设备。适用于各种晶闸管、整流管及晶闸管、整流管模块的参数测试。
本仪器采用数字表显示测试结果，具有对被测器件自动保护等特点。其测试原理符合GB4024-83标准的规定，是电力半导体器件厂和使用单位的检测设备。
晶闸管阻断电压测试仪 型号:CP57-DBC-023C
2 技术参数
2.1 断态及反向电压(VDRM，VRRM)测量范围：
DBC-023A 0—3000V
DBC-023B 0—6000V
DBC-023C 0—9000V
2.2 电压分辨率：1V
2.3 电流(IDRM，IRRM)测量范围：
DBC-023A 0—99mA
DBC-023B(C) 0—199mA
2.4 断态及反向电流分辨率：
DBC-023A(B) 0.01mA
DBC-023C 0.1mA
2.5 保护电流设定范围：
DBC-023A 0—99mA
DBC-023B(C) 0—199mA
2.6 示波器连接端子输出 X 1：1000V Y 50mV：1mA
2.7 工作条件
电源电压: AC 220V±10% 50HZ
工作温度：0—+40℃
2.8 功耗：小于1KVA
2.9 重量：DBC-023A 约16Kg
DBC-023B 约18Kg
DBC-023C 约50Kg
2.10 外型尺寸：DBC-023A (B) 440×440×150mm
DBC-023C 600×600×1000mm
晶闸管阻断电压测试仪 型号:CP57-DBC-023C
3 结构特征
本仪器为箱式结构，仪器前部面板上装有数字显示表、各种控制按键(钮)及接线端子等。仪器后盖板上配有三芯电源插座、保险丝盒(保险丝管为5a/250V)和示波器接线端子。
