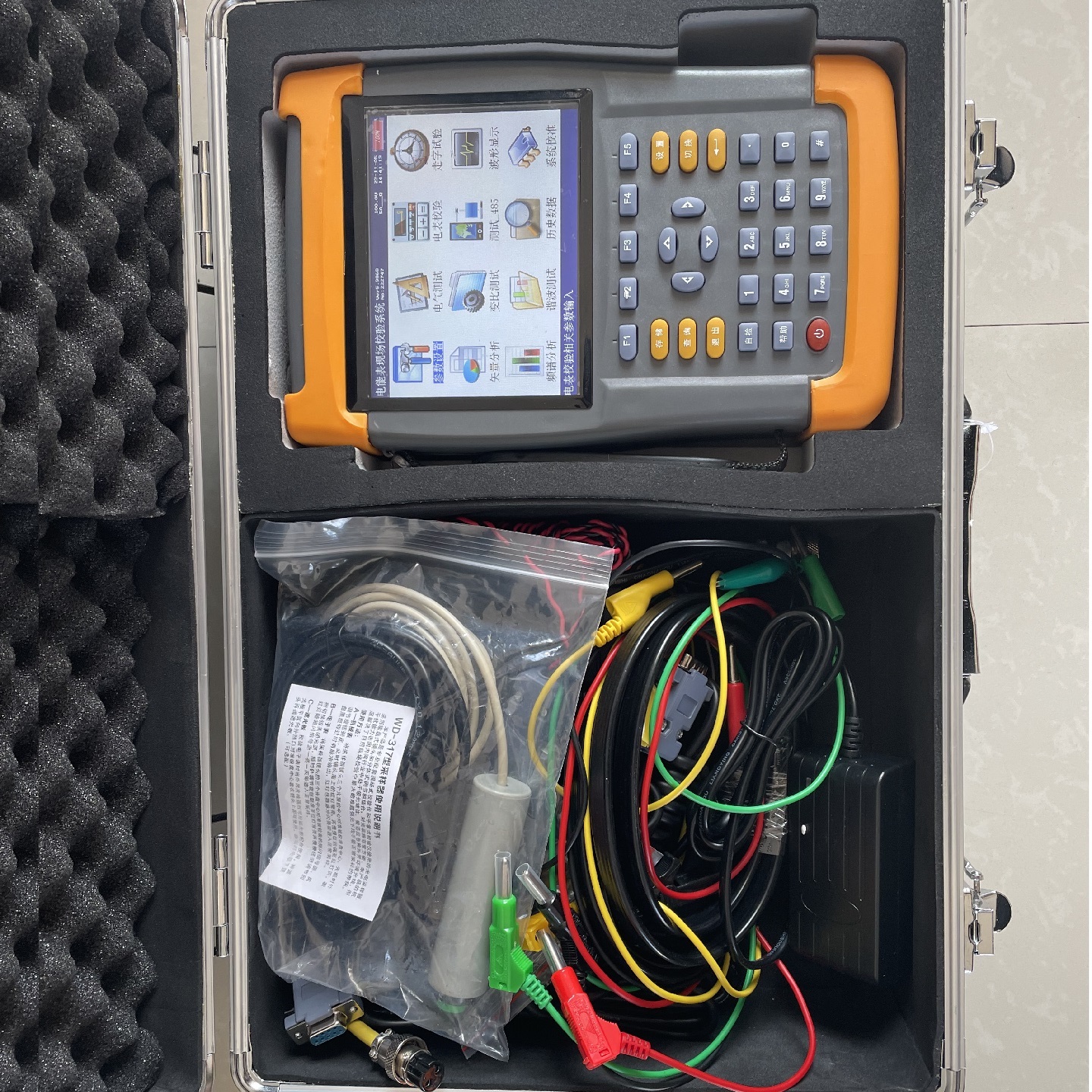

产品展示
详细说明
技术指标
1、输入特性
电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。
电流测量范围： 0~5a，内置互感器分为5A(CT)档。钳形互感器为5a（小钳）、25a（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）
相角测量范围：0~359.999°。
频率测量范围：45~55Hz。
2、准确度
计量校验部分：（注：括号内的数据对应0.1级精度的参数）
电压：±0.05%（±0.1%）
电流：±0.05%（±0.1%），小钳表±0.2%，中大号钳表±0.5%
有功功率：±0.05%（±0.1%），小钳表±0.2%，中大号钳表±0.5%
无功功率：±0.3%（±0.3%），小钳表±0.5%，中大号钳表±1.0%
有功电能：±0.05%（±0.1%），小钳表±0.2%，中大号钳表±0.5%
无功电能：±0.3%（±0.3%），小钳表±0.5%，中大号钳表±1.0%
频率：±0.05%（±0.1%）
相位：±0.1°
3、电能质量
基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.
基波电压和电流之间相位差的测量误差：≤0.5°
谐波电压含有率测量误差：≤0.1％
谐波电流含有率测量误差：≤0.2％
三相电压不平衡度误差：≤0.2％
4、工作温度
工作温度：－10℃~ +40℃
5、绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频1.5KV（值），历时1分钟实验。
6、标准电能脉冲常数
标准电能脉冲常数：内置互感器常数（FL）=10000 r/kW·h ，
钳型互感器常数（FL）：
5a 25a 100A 500A 400A 2000A
10000r/KW·h 2000 r/KW·h 500 r/KW·h 100 r/KW·h 125 r/KW·h 25 r/KW·h
7、重量
重量：2Kg
8、体积
体积：25cm×16cm×6cm
