结构及工作原理：
在正|常工况下，锅炉汽包内的水位无法直接测量，为此多采用引出管测量法。但其弊|病|是引出管与汽包的温度差异|大，故水的密度与汽包内差异|大。采用平衡容器是因为其在工作过程中，饱和蒸汽在室中凝结释放热|量，对其中正压补偿管和负压补偿管加热，并且平衡容器外层加以的保|护层。减少了热|量|损|失，使平衡容器的温度接近于汽包内的温度。从而使正压补偿管及负压管内水的密度在任|何工况下都近似等于汽包内水的密度；又由于正|确的选择正压补偿管的高|度，在汽包水位|一|定|时,使汽包内的压力无论如何变化，正压补偿管的压力与负压管的压力变化值均相等，因此平衡容器输出的差压不变，即低置水位表指示的水位不变。一旦汽包内水位发生变化，则平衡容器输出的差压也随|之线性变化，所以低置水位指示可以适时显示汽包内的水位。
介质：饱和汽/水
操作压力：4.7MPa
操作温度：261.4℃
密度：24.28/781.41kg/m3
法兰尺寸磅级:DN25 RF/Class300HG/T20615
测量筒两法兰中心间距：600mm

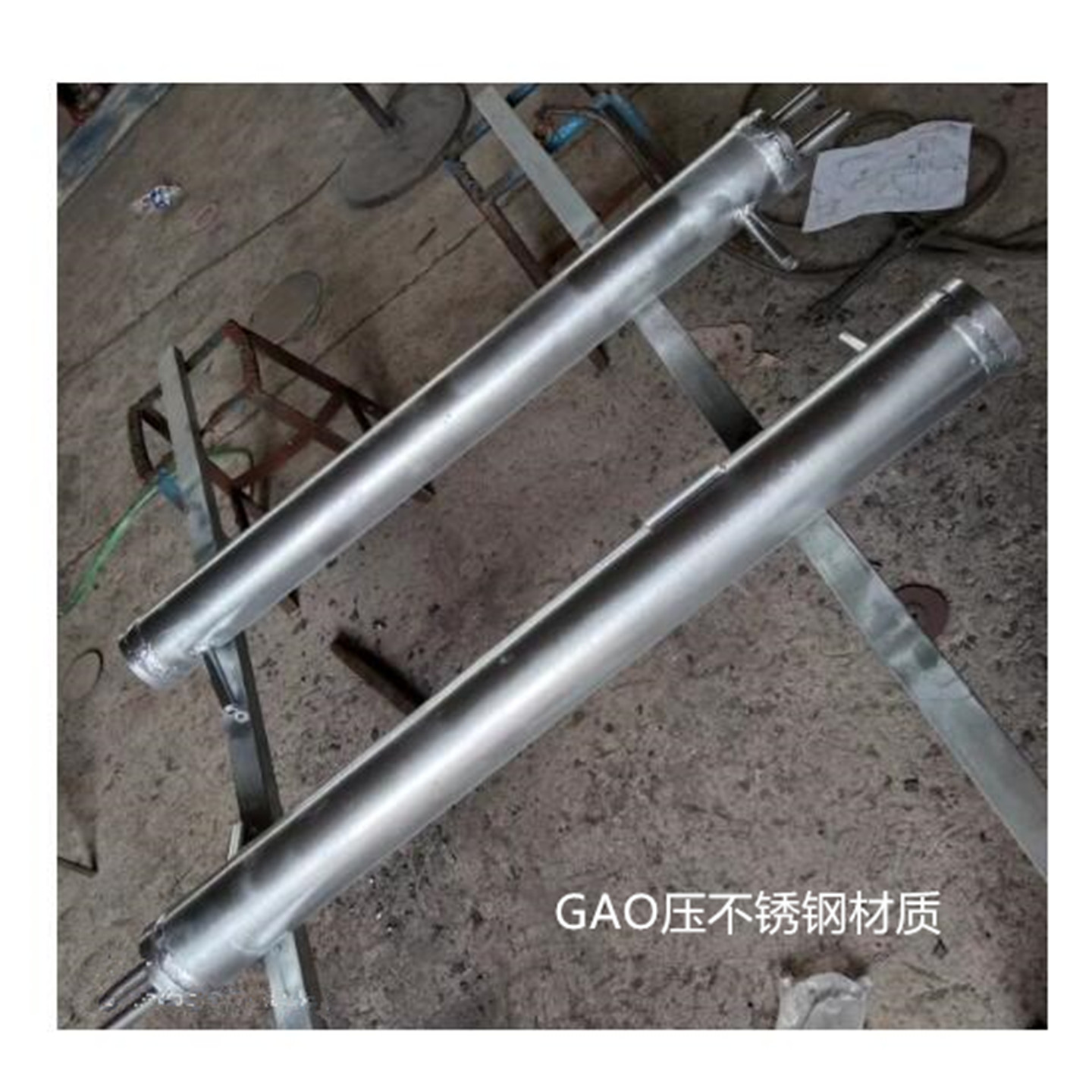

筒体材质：316不锈钢
注：压力2mpa以下的是低压。压力2mpa以上的是高|压，高|压的是直管的。
