产品介绍

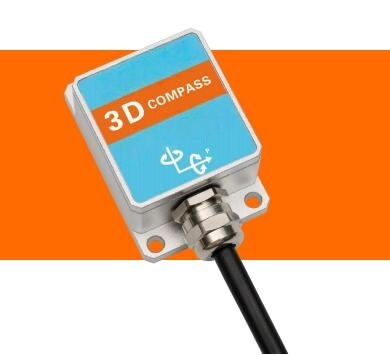

SEC365D倾角补偿三维电子罗盘,集成三轴磁通门传感器、工业级MCU及驱动芯片组成，在平面电子罗盘基础上加入了倾角传感器，如果罗盘发生倾斜时可以对罗盘进行倾斜补偿，这样即使罗盘发生倾斜，航向数据依然准确。采用了硬磁干扰与软磁干扰补偿技术，使罗盘在有磁场干扰的环境中也能通过校准算法消除磁场的影响。方便用户应用在光伏追
踪、石油地质勘井、光测距仪、GPS辅助导航、海洋勘测、水下导航、机械控制等多个领域，可以按客户需求订制。
主要特性
精度1° (RMS)
● 倾斜范围±45°
俯仰±90°，横滚±180°，偏航0-360%测量
直接引线式接口
输出RS232/RS485/TTL/RS422可选
带硬磁、软磁和倾斜补偿
输入电压DC 5V (DC 9-35V可定制)
宽温工作40~+85℃
小体积(55*37* *24mm) (可定制)
IP67防护等级(IP68 可定制)
产品性能指标
SEC365D-77
罗盘航向参数
航向精度0.8°
分辨力0.1°
重复性0.3°
倾斜范围
<±45°
罗盘倾斜参数
俯仰精度：0.1°
橫滚精度：0.1°
分辨率：0.01°
硬磁校准：有
校准
软磁校准：有
倾斜校准：有
长期稳定性-40~85℃：<1°
上电启动时间：0.15s
响应时间：0.1s
自动输出
5Hz输出、15Hz、 35Hz、 50Hz可设置(RS485 不支持)
输出信号：RS232、RS485、 RS422、 TTL可选
平均工作时间：≥45000小时/次
抗冲击：20000g，0.5ms，3次/轴
抗震动：10grms. 10～1000Hz
絶缘电阻≥100MQ
防护等级
IP67 (可定制IP68)
电缆线
标配1.5米长度、耐磨、防油、宽温、屏蔽信号线5*0.2mm2
重量
55g (不含包装盒)
