在混凝土坝与砌石坝的挠度观测中，通常采用正垂线法来测定。正垂线一般设在坝体观测井、电梯井和宽缝处，钢丝上部固定在悬挂装置上，下部悬挂重锤。（重锤的重量与钢丝的粗细视垂线高度而定），由于重锤的作用，当垂线稳定时，始终处于铅直状态，从而利用铅直的垂线作为基准线，然后沿垂线不同高程处设立若干观测台或夹线装置，借助垂线座标仪，以此来测定各点的水平位移量，并计算出坝体挠度变形。
正垂线在水工建筑物水平位移观测中被采用。
二、技术指标及规格
型号 重锤 油桶尺寸 (mm) 油桶材料 适用垂线高度m(参考) 钢丝规格(mm)参考 使用变
压油kg
ZC-400B 40 Φ385×460 不锈钢 50-60 Φ1.2 33
ZC-500B 50 Φ385×460 不锈钢 60-80 Φ1.2 33
ZC-600B 60 Φ385×590 不锈钢 80-100 Φ1.5 35
ZC-700B 70 Φ385×590 不锈钢 100以上 Φ1.5 36

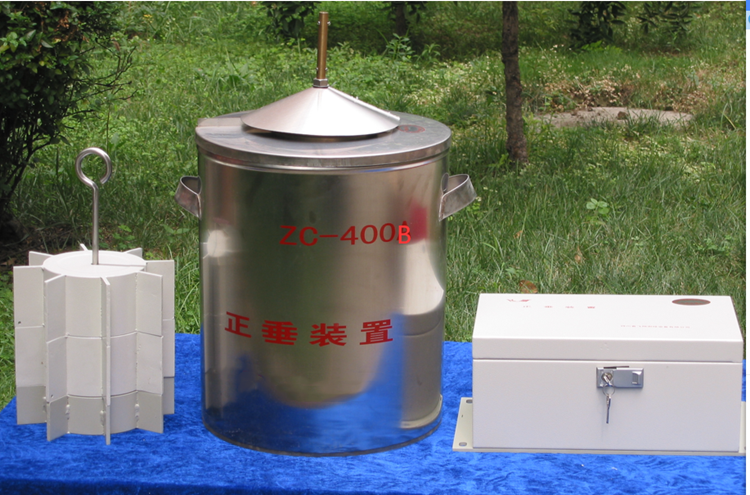

三、主要部件
序号 名称 规格 单位 数量
1 悬挂装置 保护箱400×250×180
面板460×250×5 套 1
2 夹具 黄铜 件 1
3 伞形罩 不锈钢板 件 1
4 桶盖 不锈钢 个 1
5 重锤 Kg 个
6 挂钩 不锈钢 个 1
7 油桶 Φ385×460～590 不锈钢板 个 1
8 说明书 份 1
