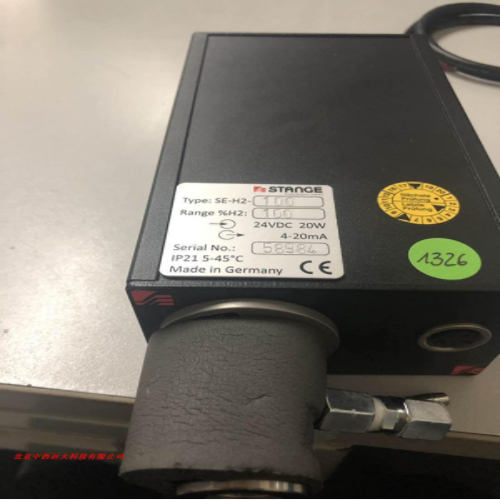

用于确定渗氮气氛的氢浓度传感器
氢浓度传感器能够方便地进行渗氮及渗碳气氛的测量。该传感器也可以用于低压渗碳设备。在所有应用中，只需要一个炉内气氛的自由入口。
产生的电信号是分析气体中氢气成分的测量值。测量原理：氮气、氨气、氢气及含碳气体中测量气体的导热性。可以应用于渗氮、氮碳共渗、氧氮共渗、X- 渗氮及渗碳等过程。采用位于其他气体氛围内部的对流管连接，安装简单。通过连接器实现校准气连接及电气连接。无废气。传感器按照扩散原理工作。
传感器输出信号 4-20mA 可以直接连接于各种自动化装置（例如，记录器，程序器）。
用于渗氮气氛的氢浓度传感器还提供防爆型号。
应用领域：
渗氮
氮碳共渗
氧氮共渗
X- 渗氮
渗碳过程
低压渗碳的氢气测量
技术数据
函數:
测量转换器 WLD/ 导热气体传感器
测量气体温度：对应于过程温度
KF 法兰的连接温度：< 65°C
测量气体压力：至少过 5 毫巴
测量元件：氢气：0 -60 体积百分比 (Vol%)
氨气：0 -90 体积百分比 (Vol%)
测量范围： 0 ... 60, 0 ... 75, 0 ... 100 VOL.-%
输出：4-20 mA 线性电流信号
时间响应：输出延迟 6 ... 20s
预热时间：取决于传感器安装，在室温下大 30 分钟
尺寸：105 x 66 x 240 mm ( 宽度 x 高度 x 深度 )
附件：
文件
电源单元（可选项）24V/3A，短路保护，输出电压 24V ± 10%
2m 电源信号线，配备连接于传感器的插头连接器。
使用要求：
对流管，如果要求，取决于安装
与 KF16 真空法兰的连接
