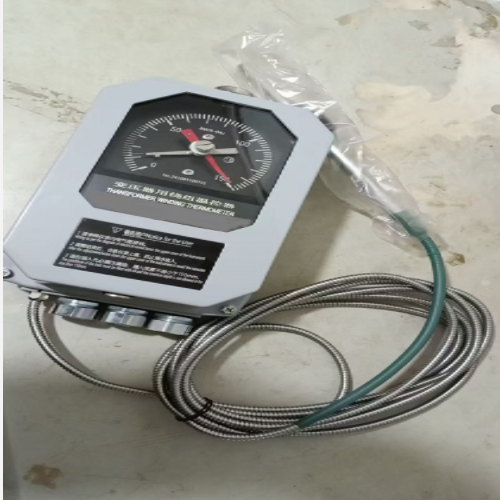

变压器用绕组温控器 型号:BWR-04J(TH)库号:M291813
  • 产品名称:变压器用绕组温控器 型号:BWR-04J(TH)库号:M291813
  • 产品型号:BWR-04J(TH)
  • 所属类别:测温仪
  • 发布时间:2025-04-14
  • 已获点击:28
详细说明
型号命名
型号:BWR-04J(TH)
BWR---变压器用绕组温控器
04---开关数量
J----一体化变流器,输出信号
TH----温热带三防
BWR—04J变压器绕组温控器是为测量和控制大型油浸式变压器顶层油温与变压器绕组温度,采用了“热模拟”和“附加温升”的原理而设计的仪表。
绕组温度是采用热模拟测量方法来间接地测得绕组热点温度,通过互感器输出的额定电流经内置变流器整定后输出电流值,使温控器内发热元件产生位移量,叠加在温控器内的指示机*构,产生对应的角位移量,从而指示变压器顶*层油温及绕组温度之和。同时驱动温控器内的控制开关输出开关信号,驱动冷却系统,控制变压器顶层油温及变压器绕组温升。温控器内嵌装温度变送器,可输出与量程成正比的电流、电压信号,供二次仪表及计算机系统使用,对变压器油面温度、绕组温度进行远距离测控。实现无人管理
技术参数
1 选用标准:JB8450;
2 工作条件:环境温度(-40~+55)℃、相对湿度≤95%;
3 防护等级: IP55;
4 测量范围:(0~150)℃、(0~160)℃、(-20~130)℃内任选;
5 准确度:2.0级;
6 输出信号:DC(4~20)mA;
7 开关性能:
动作误差:±2℃,切换差:(6±2)℃;
额定功率:AC220V / 5A,DC220V/3A;
各组开关均能在全量程内任*意设定;
开关额定功率:AC220V / 5A,DC220V/3A;
