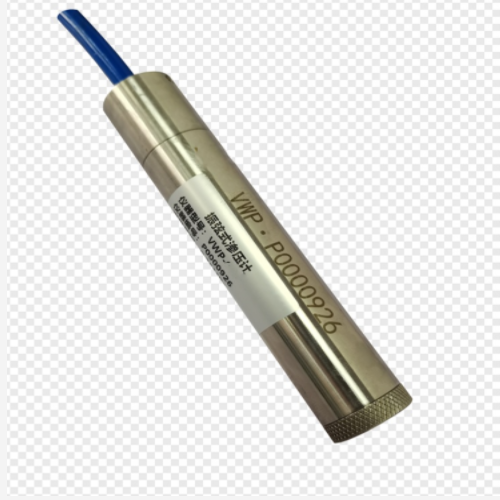

产品展示
详细说明
规格及主要技术参数
规格型号 VWP-1.0
尺寸
大外径 D/mm 24
参数 长度 L/mm 120
性能
参数
测量范围 0～1MPa
分辨率 ≤0.025%F.S
拟合精度 ≈0.1%F.S/0.5%F.S
测温范围 -40～+80℃
灵敏度 ±0.1℃
测温精度 ±0.5℃
修正系数 b ≈0.10 KPa/℃
耐水压 测量范围 1.5 倍
绝缘电阻 ≥50 MΩ
结构及作原理
3.1结构
VWP 型振弦式渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。
3.2工作原理
当被测水荷载作用在渗压计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。同步测量埋设点的温度值。
注：频率模数F=Hz2×10的负3次方
