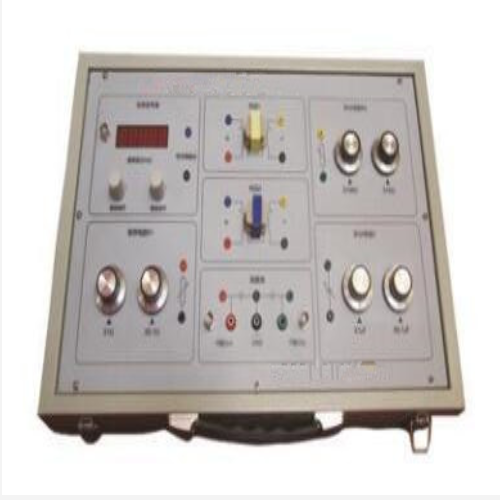

动态磁滞回线实验仪 型号:ZXCZY-3
★实验内容:
1.磁滞、磁滞回线和磁化曲线的概|念，加|深对铁磁材料的主要物理量:矫顽力、剩磁和磁导率的理解;
2.学会用示波法测绘基本磁化曲线和磁滞回线;
3.根据磁滞回线确定磁性材料的饱和磁感应强|度Bs.剩磁Br和矫顽力Hc的数值;
4.研|究不同频率下动态磁滞回线的区别，并确|定|某-频率下的磁感应强|度Bs、剩磁Br和矫顽力Hc数值;
5.改变不同的磁性材料，比较磁滞回线形状的变化。
动态磁滞回线实验仪 型号:ZXCZY-3
★参数与配置:
实验使用的仪器由测试样品、功率信号源、可调标准电阻、标准电容等组成。。
1.信号源的频率在20 ~ 200Hz间可调
2.测试样品有两种，均为EI型铁芯
3.实验样品的参数如下:
样品1矽钢片(黄色):平均磁路长度L=0.075m,
铁芯实验样品截面积S=1.20x 10-m?,线圈匝数: N1=90T, N2= :200T。
样品2硅钢片(蓝色):平均磁路长度L=0.075m,
铁芯实验样品截面积S=1.20x 10-m?,线圈匝数: N1=60T, N2= 200T。
4.可调取样电阻: 0.1 ~ 11 2; .
5.积分电阻R2的调节范围为1 ~ 110k Q;
6.积分电容: 0.1μF ~ 11μF可选。
