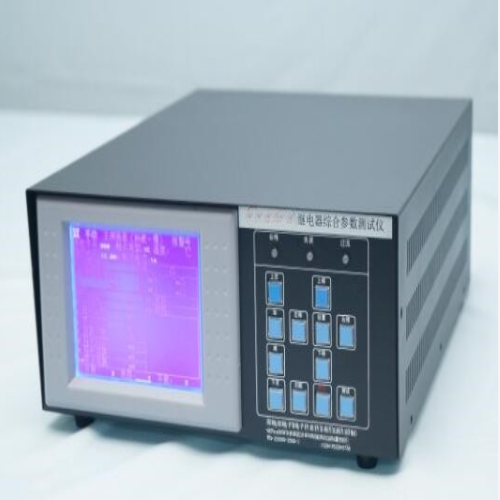

继电器综合参数测试仪 型号:ZXHD/RPT-5Q
一、概述
1. 简介
该仪器采用WEI电脑检测芯片，配合 5.7 英寸屏幕液晶显示屏.该仪器可与电脑连接，把测试数据送到电脑进行数据统计，可直接生成出各种参数的直方图和测试报表。
该仪器可检测电磁继电器的线圈电阻，接触电阻，吸合电压，二次吸合电压，衔铁释|放|电压、触点释|放电压，释|放反峰电压，吸合时间，吸合回跳时间，释|放时间，释|放回跳时间，，吸合同步差时间及线圈并联二极管的判断。。
该仪器具有大容量的存储器，可以存储 500 组参数数据。2、电源供电：单相 220VAC；功耗：< 30VA
环境温度：10 - 40 oC；相对湿度：< 80%
3、外型尺寸：44*32.5*12.5cm
继电器综合参数测试仪 型号:ZXHD/RPT-5Q
二、 主要技术指标
1. 环境温度：
测量范围：2-51oC，分辨率 0.01 oC，精度±1%±0.2 oC
2. 线圈电阻:
10-500Ω档:分辨率 0.1Ω，精度±1%±0.2Ω
500-2KΩ档:分辨率 0.5Ω，精度±1%±1Ω
2K-20KΩ档:分辨率 5Ω, 精度±1%±5Ω
3.接触电阻（接触压降）:
测试条件：100mA/6V；1A/6V；10A/13.5V 三档
测试范围：0-500mΩ，分辨率 0.1mΩ，精度±1%±0.2mΩ测试条件：10A/13.5V
测试范围：0-200mV，分辨率 0.1mV，精度±1%±0.2mV
4. 吸合/释|放电压:
测试范围：0-50V， 分辨率 0.01V，精度±1%±0.02V
7. 吸合/释|放时间：
测试范围：0-65ms ，分辨率 0.01ms ，精度±0.1ms
8. 吸合/释|放回跳时间：
测试范围：0-65ms ，分辨率 0.01ms ，精度±0.1ms
9. 继电器反峰电压：
测试范围：0-999.9V ，分辨率 0. 1V
10．阶梯波（慢测）试时间：<2.5S
11．方波（快测）测试时间：<1.8S
