带、链传动实验台（标配，柜式） 型号:BR-DLC库号：M109677
  • 产品名称：带、链传动实验台（标配，柜式） 型号:BR-DLC库号：M109677
  • 产品型号：BR-DLC
  • 所属类别：实验室设备
  • 发布时间：2024-11-05
  • 已获点击：39
详细说明

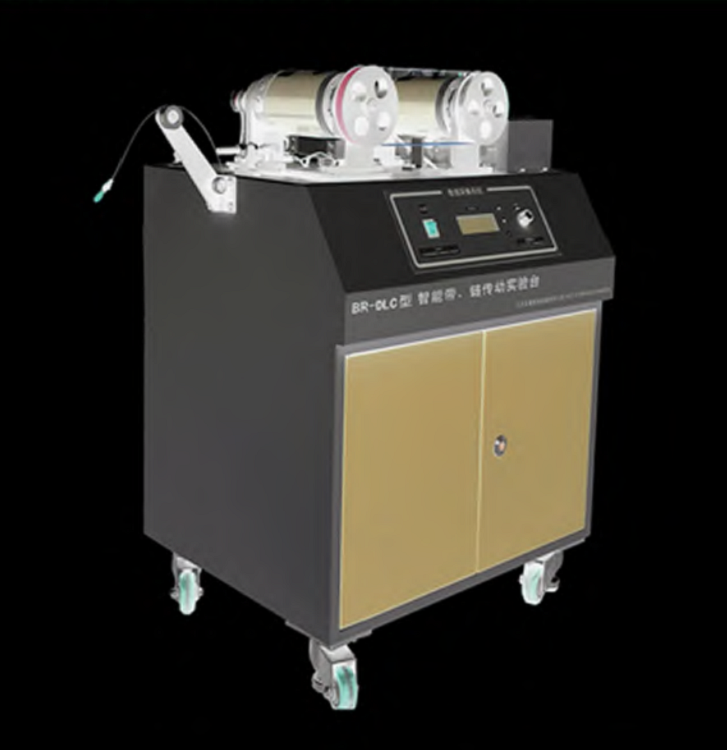

带、链传动实验台
型号：BR-DLC
类型：柜式（标配）或台式
概述:
带、链传动是较多应用的一种传动，其性能试验为《机械设计》教学大纲规定的实验之一，也是产品开发中的一项重要鉴别手段。本实验台的设计保证操作者用简单的操作，同时又概念形象的获得带传动滑动曲线及传动的效率曲线。由于采用直流电机为原动机及负载，具有无级调速功能，使得本实验台可在操作者希望的任*意转速条件下进行实验。
加载载荷的调节方式完全为数字控制，因此可进行程控加载，使得实验操作过程方便。在实验台的控制箱中配置了单片机，设计了配套的软件，使本实验台具有数据采集、数据处理、显示、保持、记忆等多种功能。并可与PC机对接(本实验台已备有接口),这时可自动显示并打印输出实验数据及实验曲线。链传动是属于具有中间扰性的啮合传动，它兼有齿轮传动和带传动的一些特点。在一般的传动系统设计中除了带、链传动外，还会根据设计需要结合一些联轴器来缩短传动路径。本实验台综合了带传动和链传动，在本设备上可分别实现带传动的滑擦效率曲线和链传动波动效应曲线分析。
实验内容:
1.带传动的安装及调节实验;
2.带传动的张紧方式调节实验(砝码张紧和螺杆中心距张紧);
3.三种常规带传动滑擦效率曲线对比分析实验;
4.链传动速度波动分析实验(单节距和双节距链对比分析)
技术参数:
1.直流电机功率:2台X355W
2.主动电机调速范围:0~1500转/分
3.额定转矩:T=2.256N.m
4.平底带轮:D1=D2=120mm 带轮包角=180
三角带轮:D1=D2=120mm 带轮包角=180
梯形齿同步带带轮:Z1=Z2=40带轮包角二180°
5.链轮(链号:08B-1型):
主动轮Z1=17，节距P=12.7
被动轮Z2=30，节距P=12.7
08B-1 链条:P=12.7，1付
P=25.4，1付
6.电源:220V交流
7.标准砝码:1Kg/个共3个
8.实验台尺寸: 长X宽X高=840X650X1100
9.电源:220V交流
10.标准破码:1Kg/个共3个
