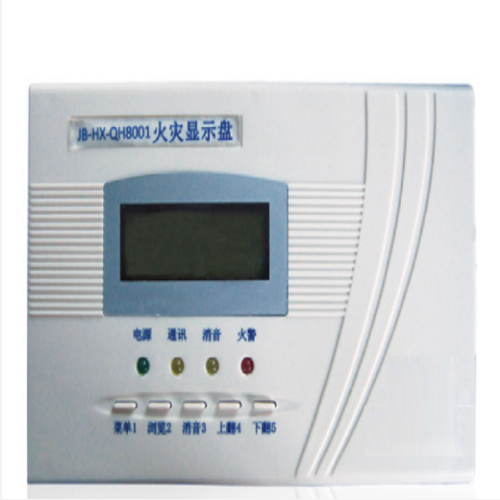

一、JB-HX-QH8001火灾显示盘概述
JB-HX-QH8001火灾显示盘与JB-LG-QH8000及JB-LB-QH8000B火灾报警控制器配套使用。全中文液晶显示，可显示全系统火灾报警信息（不受回路限制），报警信息的范围可以设置。硬件电路采用单片微机控制，结构简单，连接在回路线上，便于安装。
二、功能特点
1、设置在楼层或防火分区，接受火灾报警控制器发出的火警信息
2、显示全系统或指定防火区域的火警信息，发出声光报警信号
3、液晶汉字显示，可以显示报警的地址、区域、时间、设备类型及汉字描述信息
4、无极性总线接BUS1、BUS2，电源接24V+、GND
三、技术参数
型号 JB-HX-QH8001
名称 火灾显示盘
工作电压 DC24V（可由控制器供电）
工作电流 控制板?≤40mA（静态）
回路：≤300uA
线制 回路：二总线无极性
电源：二总线24V
使用环境温度 -10℃～+50℃
湿度 ≤95%
外形尺寸 200×130×39mm
JB-HX-QH8001火灾显示盘使用注意事项
1．显示盘占用一个回路地址，在安装前应先对显示盘进行地址编码，编码可采用编码器或火灾报警控制器。
2.?控制器安装调试时要严格按说明书进行接线和操作。
3．不得随意拆装和换设备的部件与连线。
4．平时保持环境的干燥、清洁。
5．工作人员需定期检查系统是否正常工作。
