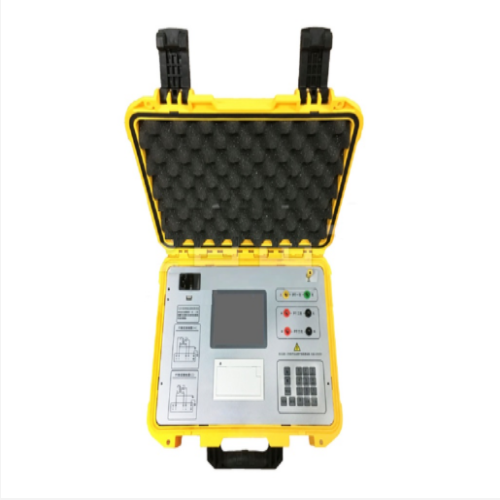

电压互感器现场校验仪 型号:DG11-HGQY-H库号：M347890
  • 产品名称：电压互感器现场校验仪 型号:DG11-HGQY-H库号：M347890
  • 产品型号：DG11-HGQY-H
  • 所属类别：仪器
  • 发布时间：2024-07-05
  • 已获点击：57
详细说明
电容式电压互感器现场校验仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6kV/100V、6kV/ /100V/ 、10kV/100V、10kV/ /100V/ 、35kV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。采用了异频电源技术、通用平台技术、电压仿真负荷、内部电压互感器和自升压电源等。
产品别称：GIS 电磁式与电容式电压互感器现场测试仪、GIS 电磁式与电容式电压互感器现场校验仪、电容式电压互感器现场校验仪。
HGQY-H 电压互感器现场校验仪技术参数 Technical Parameter
1.低校高电压互感器误差测量部分
整机准确度 被测电流互感器误差限值的1/3
测试范围 6kV/100V、10kV/100v 、20kV/100V、 35kV/100V 、6kV/√3 /100V/√3、10kV/√3/100v/√3 、20kV/√3/100V/√3、35kV/√3/100V/√3 、 66kV/√3/100V/√3、110kV/√3/100v/√3 、220kV/√3/100V/√3
被测电流互感器工作范围 80%～120%
二次负荷 0.0VA～300VA 、COSφ＝0.1～1.0
被测电压互感器工作范围 1.0、0.5、0.2、0.1
电阻、导纳测量误差 ≤5.0%
测量范围：R：0.00Ω～20.0Ω；0.000mS～100.0mS
2. 电压互感器校验仪部分
基本误差 同相分量：△X=±（X×2%+Y×2%±2个字）；△Y=±（X×2%+Y×2%±5个字） ；"X"、"Y"——仪器的显示值 ；"5个字"——仪器的量化误差
百分表：1级
测量范围：f：0.0000%～200.0%； δ：0.000mS～999.9mS
额定工作电压 100/3V、100/√3V、100V
被测电压互感器工作范围 20%～120%
3.基本参数
仪器消耗功率 20VA
仪器准确度等级 0.05S级
外形尺寸L×W×H 46×35×13.5(cm)
重量 11kg
附件清单
序号 名称 数量
1 主机 1台
2 电源线 1根
3 测试线包 1个
4 测试线 1套
5 测试夹子 1包
6 串口线 1根
7 打印纸 1卷
8 说明书 1本
9 检查报告 1份
10 合格证 1张
