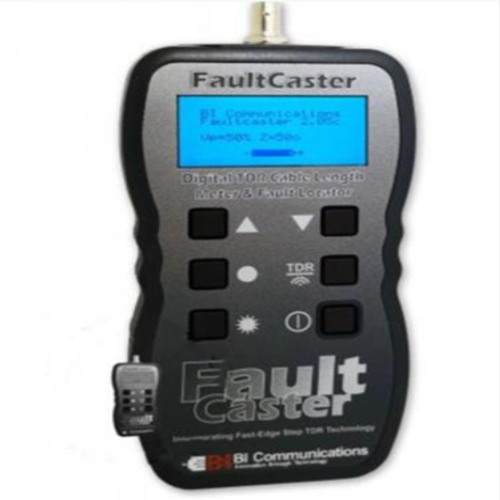

电缆故障定位仪型号:CLL10-FaultCaster
BIC-FaultCaster是手持式数字TDR时域反射仪、电缆长度测量仪和故障(断路/短路点)定|位仪。用于在电缆的一端检测和定位2000m(6,000ft)量程范围内电力/通讯电缆的开路和短路故障。
FaultCaster采用快速边缘步进TDR ji术，可以测量电缆长度，能够快|速|识|别开路和短路故障，并在128 x 64数字LCD上指示故障距离。
FaultCaster内置标准电缆类型数据库，用户无需输入Vp信息即可对该类型电缆进行测量，仪器会自动补偿不同电缆的阻抗值。
FaultCaster内置音频振荡发生器，可以使用标准的电缆音调探头进行检测，用于跟|踪和识别电缆线对。
FaultCaster可监测在线电压，当测试电缆的在线电压大于10V AC/DC，仪器LCD会显示“Voltage detected”并且终|止测试。
FaultCaster采用坚固耐用的ABS外壳材质，防|水|防|尘等|级|达到IP54，标准附件包括测试棒、肩带和仪器包。
电缆故障定位仪型号:CLL10-FaultCaster
产品特点
数字TDR
在一端测量电缆长度
定位开路/短路故障的距离
量程2000m(@70%VP)，度2%(显示读数)
内置39组标准电缆类型数据库
15组用户自定义存储记忆单元
在线电压监测
电压|警|告和测试抑|制
内置音频发生器，用于电缆配对跟|踪和识|别
外壳，IP54防|水|防|尘
仪器350g
标配安|全|测试棒、肩带和仪器包
技术参数产品图解电缆类型附件
量程@ Vp=70% 2000m (6000ft)
分辨率(m) 0.1m(≤100m)；1m(>100m)
度 < 显示读数的±2%*
电缆数据库 39组标准电缆数据库
VP传导速率 0% 到 99% 可调
输出脉冲 5V p-p
输出阻抗 自动补偿
输出脉冲特点 快速边缘步进TDR技术
显示 128×64 LCD
音频发生器 810 – 1110Hz 震荡信号(6次/1秒)
电压警告 >10V (ac / dc)
电源 6v 4 x AA 电池
自动关机 4分钟
工作温度 0 到 40 deg. C
存储温度 -20 到 70 deg. C
外形尺寸 165 x 90 x 37mm
重量 350gms (12oz)
安|全 IEC61010-1, EN 60950
EMC BS/EN 61326-1
防尘放水 IP54
