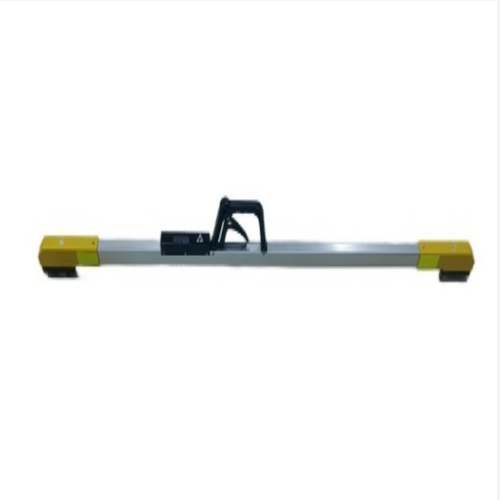

数显轨距尺0级 型号:HH744-GJC-HTS0W库号：M243517
  • 产品名称：数显轨距尺0级 型号:HH744-GJC-HTS0W库号：M243517
  • 产品型号：HH744-GJC-HTS0W
  • 所属类别：仪器
  • 发布时间：2024-04-16
  • 已获点击：97
详细说明
GJC系列铁路数显轨距尺是一款膏精度的静态便携式轨道检测尺，它是由膏精度角度传感器、位移传感器、显示模块传动机械结构组合而成。主要用于检测标准轨距（1435mm）线路的直线、曲线、道岔的轨距、水平和抄高、查照间隔、护背距离、护轨间隔和翼轨间隔等几何参数。护轨间隔（护轨缓冲段末端工作边至对侧钢轨工作边的距离）和翼轨间隔（翼轨缓冲段末端工作边至对侧钢轨工作边的距离）均不应大于1370mm。可供工务维修、大修、工程测量及其他有关部门线路作业时使用。本仪器具有测量速度-快、操作简便，在白天、夜间均可使用，是工务、工程部门测量工具。
1435mm数显轨距尺0级
技术参数
轨距测量范围：1410～1470
测量范围：-185～+185
查照间隔测量范围：1381～1401 护背距离测量范围：1338～1358
护轨间隔、翼轨间隔：<1370mm
轨距示值误差：±0.25
轨距示值重复性：≤0.05
0级、级轨距分辨力：≤0.01
2级轨距分辨力：≤0.01
0级高分辨力：≤0.05
级高分辨力：≤0.1
2级高分辨力：≤0.2
0级高示值误差：±0.30
级高示值误差：±0.45
2级高示值误差：±1.20
0级高掉头误差：≤0.30
级高掉头误差：≤0.40
2级高掉头误差：≤1.20
产品总长度1600mm 净重3.0KG
GJC-HTS0W 0级数显轨距尺 数显道尺 数字式轨距尺 电子式道尺
产品净重：＜3.0kg/包装后重量：4kg
产品包装尺寸：（1620*250*60）mm
【技术参数】
1、轨距测量范围及误差 单位(mm)
项目名称 测量范围 示值允许误差
轨距 1410～1470 ±0.25
高 -185～+185 ———
查照间隔 1381～1401 ±0.30
护背距离 1338～1358 ±0.30
护轨间隔、翼轨间隔 <1370mm ±0.30
2、搭轨面平行度及高计量性能要求 单位(mm)
