详细说明

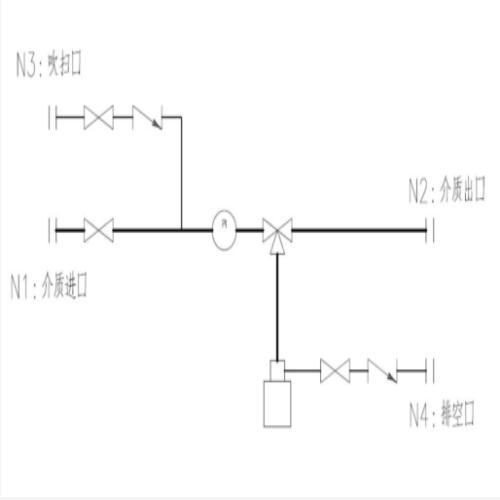

2.管口表
管口号 尺寸 连接方式 用途
N1 DN15 HG/T 20592(B)-2009 WN-RF 介质进口
N2 DN15 HG/T 20592(B)-2009 WN-RF 介质出口
N3 DN15 HG/T 20592(B)-2009 WN-RF 吹扫口
N4 DN15 HG/T 20592(B)-2009 WN-RF 放空口
3.配置表
序号 零件名称 接口规格 材质 数量 备注
1 法兰 DN15 PN16 316L 4片 配套法兰、螺栓、垫片
2 无缝管 1/4” 316L 3m
3 针形阀 1/4” 316L 3个
4 止回阀 1/4” 316L 2个
5 系统压力表 M14×1.5 316L 1个
6 取样瓶 50ml 高硼硅 1个 密闭式
耐压瓶
7 三通球阀 1/4” 316L 1个
8 箱体及支架 按实际 304 1个
4.取样口参数表
序号 介质 工作温度（℃） 工作压力（kPaG） 设计压力(MPaG) 数量 材质
AP1001 氨水 40 0.3 0.6 1 316L
AP1002 氯丙烯 40 0.3 0.6 1 316L
AP1101 氨、烯丙基氨 7.2 0.55 1.0 1 316L
AP1102 氨水、烯丙基氨、碱液 60 0.3 0.6 1 316L
AP1103 水、烯丙基氨 150 0.6 1.0 1 316L
AP1201 水、烯丙基氨 50 0.3 0.6 1 316L
AP1202 水 106 0.3 0.6 1 316L
AP1401 氨水 40 0.3 0.6 1 316L
说明：取样口供应商配套法兰材质为316L；密闭式耐压瓶与配型的双针连接，瓶口有密封弹性垫密封。
5.参考外形尺寸
箱体：580mm×280mm×800mm（长×厚×高）
支腿：500mm
