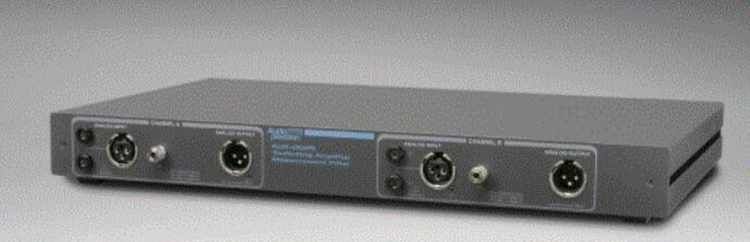

美国AP放大器测量滤波器 型号:JY37-AUX-0025库号：M397341
美国AP放大器测量滤波器 型号:JY37-AUX-0025库号：M397341
美国AP放大器测量滤波器 型号:JY37-AUX-0025库号：M397341
开关放大器测量滤波器是一个双通道多极LRC无源滤波器，提供必需的音頻帶外衰减，并且减小快速转换沿的陡峭度。所有Audio Precision音频分析仪均是双通道的，所以AUX-0025也做成双通道。输入连接头是复制仪器的输入连接头：平衡XLR（母）和香蕉头。输出连接头是XLR（公）。为了方便滤波器连接到音频分析上，Audio precison 提供两条XLR连接线帶色碼。
从开关频率转换到输出音频信号时，过程加入了快速上升沿(edges)，在高頻区呈现出较高的能量，并且传到测量仪器的输入端时，出仪器的的转换率(slew rate)限制。分析仪不能在有效的方式下工作，自动量程会受到影响(非线性操作)，被测信号将误传到下一个测量电路里。
解决：用低通滤波器限制上升沿，通过原始音频信号。
从放大器输出的未过滤信号 开关放大器输出信号样图
undefined
AUX-0025-C2
AUX-0025的主要技术规格:
频率响应：
±0.05 dB, 10 Hz到20 kHz；
插入损耗：
典型0.05 dB；
高频抑制：
典型>50 dB, 250 kHz到20 MHz；
大输入：
±200 Vpeak；
串音：
>90 dB在20kHz时；
失真：
<-110 dB谐波（在70 Vpp，1 kHz时测量）；<-100 dB互调失真(70Vpp, 18kHz和20kHz双信号)。
