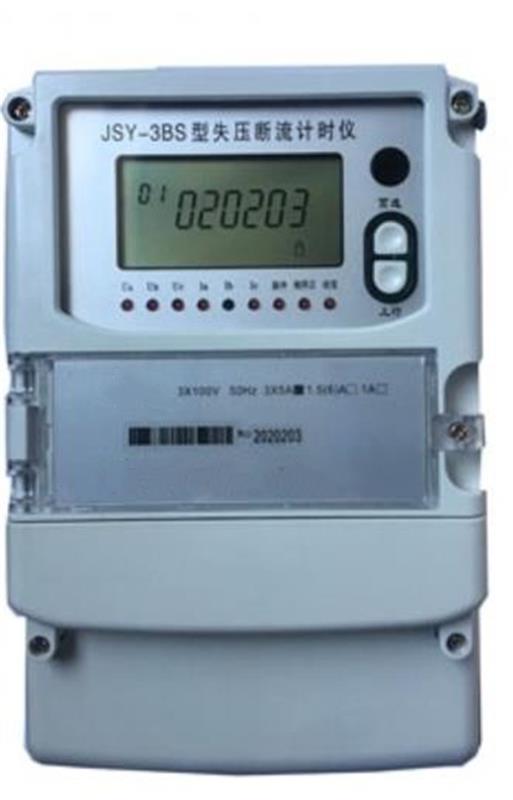

失压计时仪 型号:ZX59/JSY-3BS库号：M346673
失压计时仪 型号:ZX59/JSY-3BS库号：M346673
失压计时仪 型号:ZX59/JSY-3BS库号：M346673
JSY-3BS型失压计时仪它通过对电网电压（PT）回路、电流（CT）回路进行监视，能准确判断电网运行状态，并详细记录其处于故障期间的各种参数，以便供电部门对电网进行管理追补人为的或非人为的漏计电能，对加强用电管理及提高计量水平等方面有着十分重要的意义，是电能计量监视仪表。
一：概述
JSY-3BS型全电子失压断流计时仪（液晶汉显）它通过对电网电压（PT）回路、电流（CT）回路进行监视，能准确判断电网运行状态，并详细记录其处于故障期间的各种参数，以便供电部门对电网进行管理，追补人为的或非人为的漏计电能，对加强用电管理及提高计量水平等方面有着重要的意义，是电能计量监视仪表。
二：型号规格
型号
类别
标称电压
额定电流
HC84JSY-3BS 三相三线
3×100V
3×1A、3×
HC84JSY-3BT
三相四线
3×220/380V
3×1A、3×
HC84JSY-3BT 2300元
三相四线
3×57.7/100V
3×1A、3×
三：主要功能
1．失压计时
当电压回路（PT）发生失压时，能及时准确判断故障的相别，记录其故障期间的累计时间。若有外部有源电能脉冲输入，则可同时记录故障期间的非正常电能量。
2．断流计时
当电流互感器二次侧（CT）开路时，能及时准确判断故障的相别，记录其故障期间的累计时间。若有外部有源电能脉冲输入，则可同时记录故障期间的非正常电量。
3．故障电量记录
当仪表有有源计量脉冲输入时，能准确分相计量故障电能，从而得到比较的电量追补。
4．故障次数记录
当电压回路（PT）发生失压，电流回路（CT）发生开路时，仪表内部启动故障次数计数器，记录失压次数或断流次数。它是一个辅助参量。
5．事件记录
本仪表能按事件发生先后顺序及时记录失压、断流的起始日期、起始时间、终止日期、终止时间。事件记录项多达100项。
6．数据通讯
对于有通信功能的仪表，通过仪表RS485通信辅助接线端子，可与通信终端或上位机进行数据通信，在无中继设备的情况下通信距离不小于1200米。（此功能需用户提供通信规约，并在订货前加以说明）。
四：主要技术指标
计时准确度
＜0.5s/d
起动电压
78%Un±1V
返回电压
85%Un±1V
起动电流
＜0.3%Ib
电流回路阻抗
额定电流为时
＜0.05Ω
额定电流为1A时
＜0.5Ω
计时器容量
0～9999.99小时
计度器容量
0～9999.99kw.h
掉电运行时间
＞180天
掉电数据保存时间
＞50年
电气参数
工作电压
Un±20%（Un为额定电压）
额定电流
3×1A、3×
缘耐压
＞2000VAC
电压回路功耗
＜3VA
有源电能脉冲输入
幅度：＜50V 脉宽：≥10ms 频率：＜50Hz
适用条件
工作温度
-25℃～+60℃
工作环境湿度
≤95%
外形尺寸及重量
外形尺寸
240×148×83.5 mm
重量
约1.7kg
