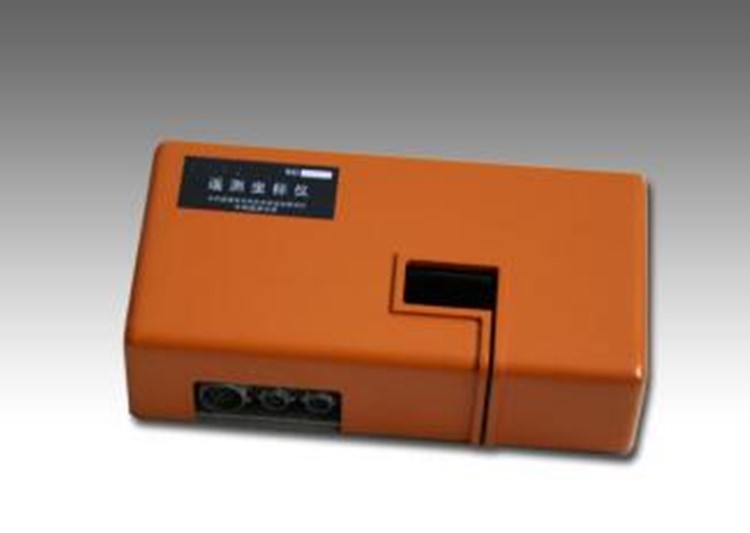

步进式垂线坐标仪 型号:STC-50库号：M402530
型步进光电式垂线坐标
仪用于大坝、船闸及高层建筑物
的水平位移和挠度的监测，与正
垂线、倒垂线及其装置配套使用。
技术指标
测量范围/ mm X：50；Y：30
测量精度/mm ≤0.1
分辨力/ mm 0.01
重复性/ mm ≤0.1
遥测距离/ m ≤150
工作环境
温度/℃ -20~50
湿度/%Rh ≤95
步进式垂线坐标仪主要由机械传动机构和光电测量机构两部分组成。
传动机构含基座、丝杆、导杆、步进电机等零部件，测量机构含底板、基准杆座、
基准杆及探头、电缆插座等零部件，另设有温控加热体，全部安装在高强合金外
壳内。
型步进光电式垂线坐标
仪用于大坝、船闸及高层建筑物
的水平位移和挠度的监测，与正
垂线、倒垂线及其装置配套使用。
技术指标
测量范围/ mm X：50；Y：30
测量精度/ mm ≤0.1
分辨力/ mm 0.01
重复性/ mm ≤0.1
遥测距离/ m ≤150
工作环境
温度/℃ -20~50
湿度/%Rh ≤95
步进式垂线坐标仪主要由机械传动机构和光电测量机构两部分组成。
传动机构含基座、丝杆、导杆、步进电机等零部件，测量机构含底板、基准杆座、
基准杆及探头、电缆插座等零部件，另设有温控加热体，全部安装在高强合金外
壳内。
