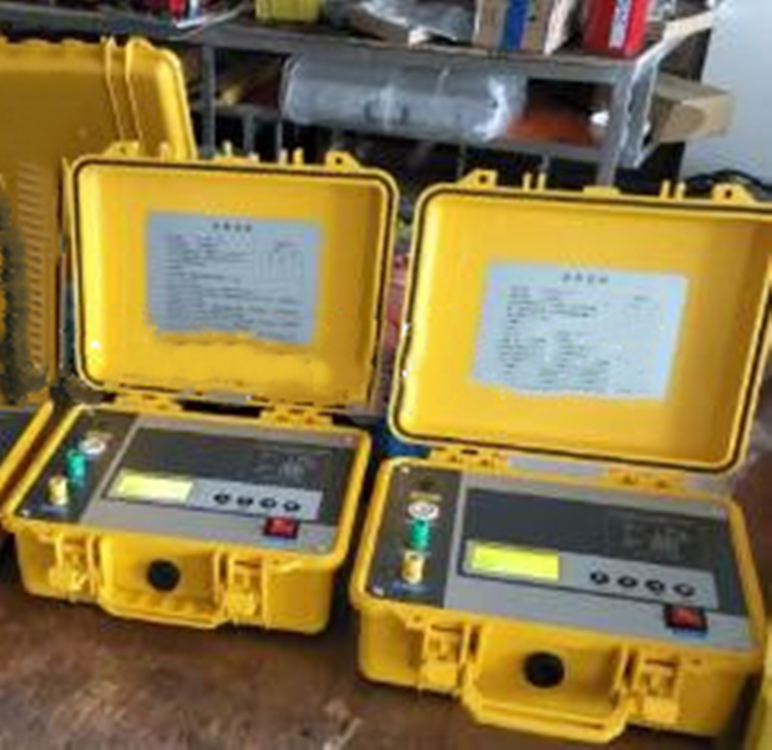

绝缘电阻测试仪 型号:ZXYDSMR-5000V库号：M374736
绝缘电阻测试仪 型号:ZXYDSMR-5000V库号：M374736
绝缘电阻测试仪 型号:ZXYDSMR-5000V库号：M374736
绝缘电阻测试仪 型号:ZXYDSMR-5000V库号：M374736
绝缘电阻测试仪 型号:ZXYDSMR-5000V库号：M374736
缘电阻测试仪于试验室或现场做缘测试试验。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
一、主要特点
1．采用32位微控制器控制，全中文操作界面，操作方便。
2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。
3．输出电流大，短路电流大于5mA。
4．抗干扰能力强，能满足高压变电站现场操作。
5．测试完毕自动放电，并实时监控放电过程。
6．内附可充电电池和充电器，当不使用背光灯时，充满电可连续使用6～12小时。
二、主要技术性能
准确度： ±(10%+5字)
测量范围： 0.1M～200GΩ
试验电压： 设定范围： 0.5Kv～5KV 准确度： 5%±10V
升降压方式： 连续平滑调节
短路电流： >5mA
测量时间： 1分钟～10分钟（与测量方式有关）
充电电源： 180～270VAC ,50Hz/60Hz±1% (市电或发电机供电)
工作环境： 温度-10～40℃，相对湿度20～80％。
三、操作部件功能
1.L接线端
“L”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组、电缆线芯。
2.G接线端
“G”称为屏蔽端，用于三电极法测量缘材料或电缆的体积电阻，它接至三电极的保护环端。
3.E接线端
“E”称为地端，接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层。
四、注意事项及其它
请注意，L为高压端！E为地端,必需接大地！1T=1000G 1G=1000M
操作方法
测量操作
进入初始设置画面（图一）
初始设置画面（图一）
1．初始 测量图标 处于选中状态，下面显示5000v表示测量电压。
（1）按↑↓键 增大/减小测试电压
（2）按→键在可以使 时钟图标 存储图标 设置图标 循环处于选中状态
（3）按启/停键1秒以上，启动测量，显示测量画面（图二）
