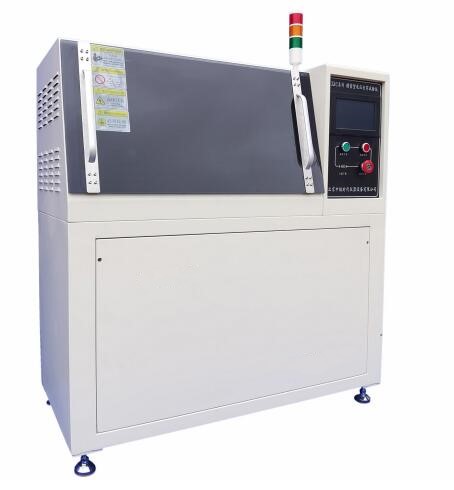

电压击穿试验仪 型号:KM1-ZJC-50E库号：M344275
电压击穿试验仪 型号:KM1-ZJC-50E库号：M344275
电压击穿试验仪 型号:KM1-ZJC-50E库号：M344275
一、产品用途及概述：
主要适用于固体缘材料如树脂和胶、浸渍纤维制品、云母及其制品、塑料复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用计算机控制，可对试验过程中的各种数据进行快速、
准确的采集、处理，并可存取、显示、打印。
电压击穿试验仪是测试有关产品耐电压击穿强度的重要仪器。依靠该仪器提供的模拟试验条件，可以直观、准
确、快速、地对各种被测对象进行击穿电压，漏电流等各项测试。仪器采用触摸屏和计算机双重操控，可以方便地把试验结果进行数据存储、处理、曲线显示及打印。。
二、依据标准：
仪器依据以下标准中对击穿电压部分的要求制造；
1、GB1408.1-2006《缘材料电气强度试验方法》；
2、GB1408.2-2006《缘材料电气强度试验方法 第 2 部分：对应用直流电压试验的附加要求》；
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》；
4、ASTM D149《固体电缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》；
5、GB/T3333：电缆纸工频电压击穿试验方法；
6、GB/T12656：电容器纸工频电压击穿试验方法；
7、HG/T3330：缘漆漆膜击穿强度测定法....。
三、仪器功能：
1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比；
2、可对试验数据进行编辑修改，灵活适用；
3、试验条件及测试结果等数据可自动存储；
4、试验报告格式灵活可变，适用于不同用户的不同需求；
5、可对一组试验中曲线数据的有效与否进行人为选定；
6、试验结果数据可导入 EXECL,WORD 文档编辑；
7、过电流保护装置有足够的灵敏度，能够保证试样击穿时在 0.1S 内切断电源；
8、仪器运行的持久性，仪器可连续运行使用，不需为保护仪器而定期停机
主要技术参数：
项目/型号 KM1-ZJC-50E
输入电压 220V 50H
电压测量范围 交/直流 0-50KV
电器容量（功率） 3KVA
过流保护 1-30mA 可由计算机软件自由设定
升压速率 0.001KV/S-3KV/S（无极调压）
可试验方式 交/直流试验：1、匀速升压 2、阶梯升压 3、耐压试验
交直流电压测量误差 1%≤
耐压时间 0～4H(德标 8H 或 15H)或任意设定
仪器尺寸（长宽高） 1000*700*1400mm
主机重约 150kg
九级保护 压、试验过流 、试验短路、门开启、软件误操作、零电压复位、试验结束放电、独立
保护接地、试验完成后电磁放电
主要配置：
序号 名称 数量/单位
1 高压变压器 1 台
2 调压器 1 台
3 控制系统 1 套
4 电压采集装置 1 套
5 电流采集装置 1 套
6 自动放电装置 1 套
7 放电报警器 1 个
8 A/D 转换器 1 个
9 排风装置 1 套
10 照明装置 1 套
11 无线蓝牙远程控制装置 1 套
12 三色灯报警装置 1 套
13 内嵌式智能触摸屏 1 块
14 清华同方商用台式电脑
扬 A3500(G5905 8G 1T 五年质保
内置 WIFI )21.5 显示器
1 套
15 惠普 1112 喷墨打印机 1 台
16 加厚油槽 1 只
17 φ25mm 电极 2 个
18 Φ75mm 电极 1 个
19 环氧板全封闭电极支架 1 套
20 公牛带线多位插排 1 条
21 镊子（夹试样） 1 个
22 钢盘（在油中试验结束后接试样） 1 个
23 放电棒（备用） 1 根
24 数据线 1 根
25 电源线 1 根
26 备用软件（光盘） 1 张
27 说明书 1 份
28 合格证-保修卡 1 份
以下为选配
高温油盒（油中试验用） 温度根据要求定做
高温箱（空气试验用） 温度根据要求定做
