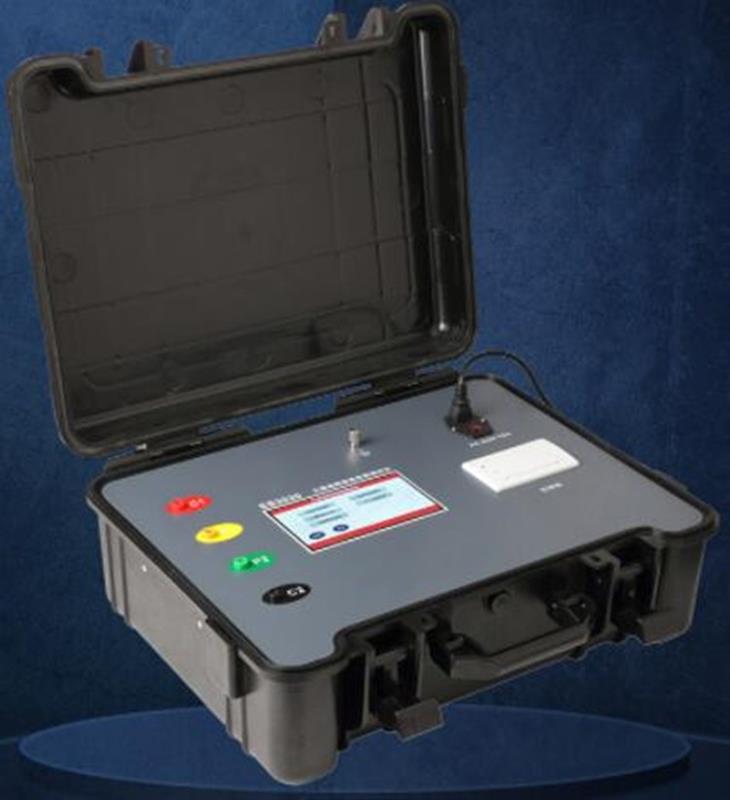

数字式大型地网接地电阻测试仪 型号:KM1-ES3030库号：M267544
数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表
等是检验测量接地电阻常用仪表的常用仪表。它采用了变频交流电源、双频测量
技术、大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时
可以测量土壤电阻率，跨步电压，分布电势，接触电压、电流相角等参数。适用于电
信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、
避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表测试、快速、简捷、
稳定等特点。
数字式大型地网接地电阻测试仪输出高开路电压可达400V，大短路
电流可达。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz
工频状态下的接地阻抗值，大屏显示目了然。同时存储100组数据，电阻测量范围:
0.0000 ～20002。可通过热敏打印机打印出测量数据。
数字式大型地网接地电阻测试仪由主机、测试线、接地棒等组成，具有
历史数据读取、查阅、保存、打印等功能。
技术参数：
接地阻抗
0.000～ 20000精度: +0.5%FS+5dgt 小分辨率: 0.0010
土壤电阻率测量
0.000～ 999KQm小分辨率: 0.001Ωm
跨步电压测量
分布电势测量
接触电压测量
0～400V
小分辨率: 0.001V
阻抗角测量(弧度)
0～360.0°
分辨率:
0.10
额定测量功率
2000W
抗干扰能力
抗工频50Hz电压50V
基准条件
23℃±5℃, 70%rh以 下(辅助接地电阻20Ω+ 10%，对地电压< 10V)
电
源
AC 220V 10A (50Hz)
背
光
可调节背光亮度
测量方式
四线测试、三线测试、两线测试
测量方法
接地阻抗:额定电流法，
短路测试电流
1A、2A、3A、 4A、 (5档设置)
土壤电阻率电极间距范围
可设定1m～100m
测试频率
45Hz、55Hz、 自动双频可选
短路大电流
AC ± 10%正弦波
空载大电压
AC 400V±10% 正弦波
显示模式
7寸触控彩屏
触屏
是
测量指示
测量进度显示，测量提示动画显示
仪表尺寸
长宽高: 540mm x 440mmx210mm
标准测试线长
红色15m,黑色15m,黄色10m,绿色10m,黄色1.5m,
绿色1.5m各1条
辅助接地棒
800mm 2根200mm 2根
测量时间
接地阻抗:约1分钟/次
打印
内置热敏打印机
打印纸规格
57*40mm
数据存储
100组，“保存成功!” 存储指示，显示“保存失败，空间已满!”
字符表示存储已满
数据查阅
有
溢出显示
量程溢出功能:
“OL”符号显示
自动关机
无
功耗
待机: <110W
测量: 2000W
质量
仪表:27kg
测试线、辅助接地棒、仪表袋: 5.5kg
工作温湿度
-10℃～ 40℃； 80%rh以下
存放温湿度
-20℃～60℃； 70%rh以下
缘电阻
10MQ以上(电路与外壳之间500V)
耐
压
AC 3700V/rms(电路与外壳之间)
电磁特性
IEC61010-4-3，无线频率电磁场≤1V/m
适合安规
IEC61010-1、IEC1010-2-31、 IEC61557-1,5、 IEC60529(IP54)、
污染等2、CAT I 300V
