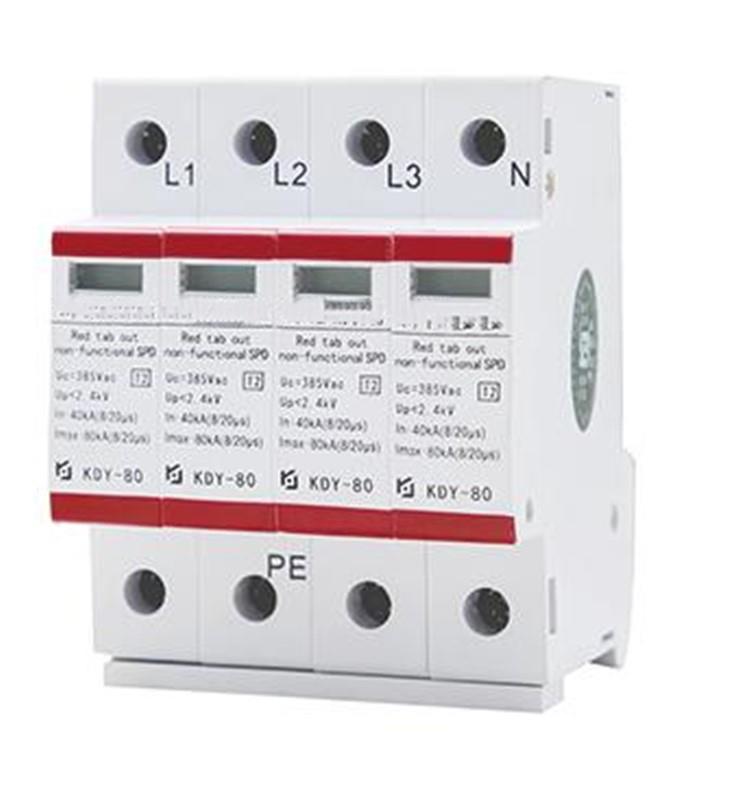

电源浪涌保护装置 型号: WS3-KDY-80库号：M331999
电源浪涌保护装置 型号: WS3-KDY-80库号：M331999
电源浪涌保护装置 型号: WS3-KDY-80库号：M331999
概述
电源防雷器的通流容量较大,是T2类二级电源防雷保护器。根据防
雷原理,雷电能量经- -次释放后,在电源线上仍有较高的残压,应通过防
雷系统后级防雷器的配合,使雷电能量逐级释放,才能有效地保护终端的
用电设备。
选型
■三相五线选用KDY-80/385/4P
■三相四线选用KDY -80/385/3P或KDY- 80/385/3P +N
■单相三线选用KDY -80/385/2P
■单相两线选用KDY-80/385/2P
技术参数
型号
KDY-80
适用电源
220V/380V(总配电系统)
电源系统
TT-TN-IT
标称工作电压Un
AC 220V/380V
大持续工作电压Uc
AC 385V
电压保护水平Up
2.4kV
大放电电流Imax
80kA(8/20μs)
标称放电电流In
40kA(8/20μs)
遥信接点
四组常开触点
选配前置熔断器或后备保护器SCB
63A或KHB-80
响应时间ta
< 25ns
使用环境温度tu
-40°C~+70*C
上引线L/N
≥4mm2
下引线PE
≥6mm2
外壳材料
符合UL94-V-0
外壳防护等级
IP20
安装方式
35mm DIN导轨, EN 60715标准
测试标准
GB 18802.1-2011
漏电流
< 20μA
