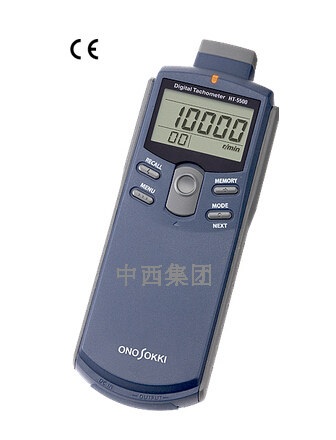

转速表 型号:XY05-HT5500库号：M345338
转速表 型号:XY05-HT5500库号：M345338
转速表 型号:XY05-HT5500库号：M345338
XY25-HT5500汇集了转速测量领域里的技术，外壳设计，功能齐全，既能进行接触式的，也能进行非接触式的测量。使用极为方便，是一台理想的高性能、的手握式数字转速表。
测量项目有：转速(r/min、r/s)、累计转速(计数)、圆周线速度 (m/min接触或非接触、mm/s接触式)、周期(ms)等。
也可输出模拟和脉冲信号(标准配置)。模拟信号输出可用来接笔式记录仪记录测量数据等，脉冲信号可用来接FFT分析仪作跟踪分析用。
测量范围从6.0 r/min(低转速域)到99,999 r/min(高转速域)，是一台量程宽、功能全的手握式转速表。
XY25-HT5500转速表特点：
转速测量范围为 6.0 ～ 99999 r/min -覆盖低速域和高速域的宽量程
Lo 量程 6.0 ～ 600.0 r/min (小数点后保留一位)
Hi 量程 6 ～ 99999 r/min
接触和非接触测量兼顾的两用型
有记忆存储功能，多可保存20个数据
即使是非接触测量，只要设置好被测旋转物的直径，就可测量圆周线速度
(用接触方式测试时，测量探头须换上接触式圆周线速度测量环KS-100/200)
能累计转速(接触式：每转一圈计一个脉冲；非接触式：每接收一个反射信号计一个脉冲，累计到99999个)
模拟输出与脉冲输出为标准规格
模拟输出 0～1V/0 ～ F.S.( F.S.可任意设置)、10bit D/A转换
脉冲输出 Hi: 大于+4.5V 、 Lo ： 低于+0.5V
可使用AC交流电源 (用AC适配器 PB-7080)
带峰值保持功能 (能显示转速、周期、圆周线速度的大值和小值)
XY25-HT5500转速表参数:
测量方式 可见光的光电反射或接触方式 (须安装接触式探头适配器HT-0502)
测量单位 r/min、r/s (转速)
m/min (圆周线速度)
COUNT (累计数)
ms (周期)
测量范围 非接触方式 接触方式
r/min ( Lo 量程 ) 6.0 ～ 600.0 6.0 ～ 600.0
r/min ( Hi 量程 ) 6 ～ 99999 r/min 6 ～ 20000 r/min
r/s 0.10 ～ 999.99 r/s 0.10～400.00 r/s
m/min 0.6 ～ 9999.9 m/min 0.6 ～ 400.0 m/min
COUNT 0 ～ 99999 COUNT 0 ～ 99999 COUNT
ms 0.6 ～ 9999.9 ms 2.5 ～ 9999.9 ms
反射光测量距离 20 ～300 mm
显示部分 液晶显示5位、带背景照明
测量间隔 1秒+1周期以内
(当被测转速降至60r/min以下时，大测量时间为周期的二倍)
数据显示的刷新间隔 约1秒
测量精度 显示值(*)×(±0.02%)=±1位
* 显示值为不带小数点的计数值
（注） ◆ 圆周线速度的测量精度由被测旋转体的转速所决定。
◆ 上述测量精度为非接触测量方式，且不包括测量时手抖动的误差。当测量方式为接触方式时，测量探头打滑对精度也会产生影响。
峰值保持功能 大值(MAX)和小值(MIN)
记忆储存功能 多可储存20个数据
溢出功能 当测量值出测量范围时，有溢出(ERROR记号)显示
转速上限警告功能 当转速测量值出预先设定的上限值时，有上限警告(↑记号)显示
圆周线速度的运算功能 根据预先设定被测物体的直径(mm)通过所测的转速，
运算出被测物的圆周线速度(非接触方式)当测量方式为接触方式时，
可用附属的圆周测速环 KS-100/200 直接测量
累计运算功能 对输入信号的脉冲进行累计计数
周期测量功能 测量输入脉冲的周期(但当被测输入脉冲的周期低于1秒时，取其平均值)
模拟输出 输出电压：0～1V/0～满量程 (全量程可任意设置)
变换方式：10bit D/A变换
直线性：±1 %/满量程
输出信号刷新时间：小于50ms+1个周期的时间
温度稳定性：±0.05%/满量程/℃ (零点与量程)
设定误差：±0.5%/满量程
负载阻抗：大于100kΩ
脉冲输出 输出电压： Hi电平 大于+4.5V ；Lo电平 小于+0.5V
输出电平的逻辑理论：正逻辑
负载阻抗：大于100kΩ
使用温度范围 0 ～＋40℃
保存温度范围 －10℃～＋50℃
电 源 7号干电池(1.5V)×4节，
或采用AC交流电源适配器 PB-7080(选购件)
电池寿命 大于32小时(背景照明OFF时)、8小时(背景照明ON时)
电池不足的警告显示 当电池电压降至约4.4 V以下时，会出现电池不足的警告(LOW记号)显示。
外型尺寸 180.5（W）× 47.5（H）× 66（D）mm
237.2（W）× 47.5（H）× 66（D）mm (包括接触式探头适配器)
重 量(包括干电池) 約 267 g
約 329 g (包括接触式探头适配器)
附属品 HT-0502 接触式探头适配器×1
KS-300 转速探头×１
KS-200 圆周测速环×1
反射薄膜片×1 张 (可分割成12mm见方25小块)
7号干电池×4节
便携提箱×1个
选购件 PB-7080 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m)
XLMC-HT-011 反射薄膜片 (1套10张)
XLMC-HT-0521A 测量夹具 (与HT-0522磁性表架配套使用)
XLMC-HT-0522 磁性表架 (与HT-0521A测量夹具配套使用)
LA-0203A 测量三脚架
KS-100 圆周测速环 (用于测量圆周线速度，单位：mm/s)
KS-200 圆周测速环 (用于测量圆周线速度，单位 ：m/min)
KS-300 转速测量探头 (圆锥形橡皮探头用于测量转速 )
KS-700 中继接头 (用来加长转速测量探头KS-300的长度
