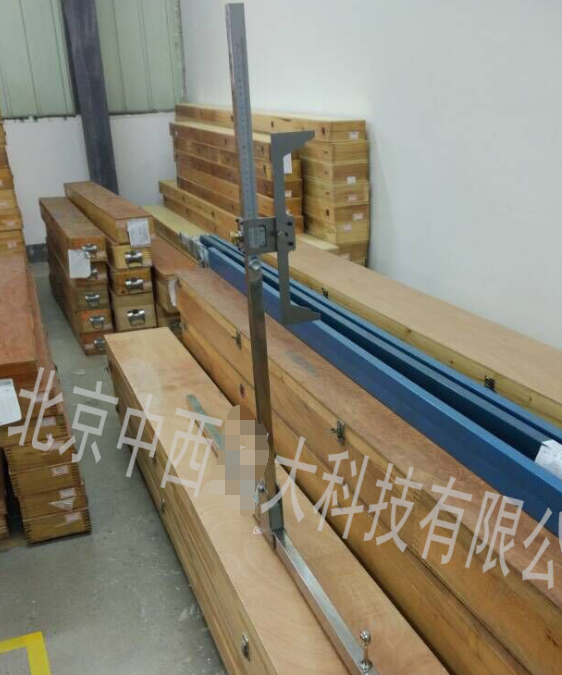

车钩中心高度测量尺 型号:KL188-GF206库号：M404728
车钩中心高度测量尺 型号:KL188-GF206库号：M404728
车钩中心高度测量尺 型号:KL188-GF206库号：M404728
H是货车，13号车钩使用，K是客车，15号车钩使用，KH是通用的，16.17.13.15号车钩使用
1.测量范围：650~950mm
2.分度值：0.2mm
3.精度：≤±1mm
4.测量方便，迅速，尺身用不锈钢型材 重量轻，
5.对于钩舌外框已脱落的车钩，可直接找出钩舌，以便划线。
GF206型机车车辆车钩高度测量尺（以下简称“测量尺”）适用用于测量货车车钩的车钩高度。
二、结构
测量尺主要由横尺、竖尺、车钩高度测板、左测座、右测座、车钩高度尺框、棘爪、锁紧螺钉等组成。结构如附图。
三、技术参数及特点
型号 测量范围
（mm） 分度值
（mm） 示值误差
（mm）
GF206-H 650～950 0.1 ≤±0.6
GF206-K
GF206-KH
四、操作使用方法
㈠测量车钩高度
1、打开竖尺，使棘爪复位后固定。
2、将测量尺置于两钢轨上，移动尺框并摆动钩舌测板使车钩高度测板两斜边至正好卡住钩舌的上下边缘，测量时也应同时移动横尺，使用车钩高度测量尺竖尺垂直于钢轨面，如果竖尺未垂直于钢轨面，则会影响测量结果的准确性。
3.通过游标直接可以读出车钩高度值。
五、使用注意事项与保养
1、测量尺严禁摔碰，以免影响测量准确性。
2、测量尺使用后要妥善保管。
六、检定方法
按照《车钩高度测量尺检验办法》进行检定。
