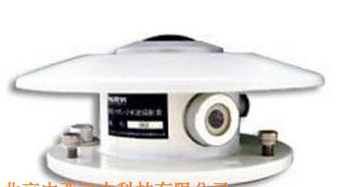

长波辐射表 型号:JY27-TBL-1库号：M135273
长波辐射表 型号:JY27-TBL-1库号：M135273
长波辐射表 型号:JY27-TBL-1库号：M135273
一、用途
为测量太阳（向上）或地球（向下）的长波辐射而设计的。
二、工作原理
该表的感应元件采用了绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层 ，感应元件的热接点在感应面上，而冷接点位于仪器的机体内，以便直接取环境温度。为了减小环境温度对辐射仪器输出的影响，则仪器内附加了温度补偿装置，通过调整热敏电阻的温度系数来实现对辐射表输出电势的自动补偿。
三、技术参数
TBL-1长波辐射表（地球辐射表）
01.时间响应：≤30s(99％)
02.内阻：约1000Ω
03.余弦：≤±lO％
04.光谱范围：4～50微米
05.湿度特性：±2％(-20℃至+40℃)
06.重量：2.5kg
07.测量范围：0～2000W/m2
四、结构特点
1.表体由铸铜加工而成，表面静电喷塑，其防腐蚀能力极强。
2.半球型石英玻璃罩是采用冷加工磨制、镀膜而成，其厚度为1.5±O.1mm，同心度偏差不过0.05mm，光谱范围4至50微米 。
3.机体各部分连接处均装有Ｏ型橡皮圈，机内装有干燥剂。
五、安装与使用
1.红外辐射表应通过机体所带的孔牢牢固定在安装架上，调好水平位置再加紧螺丝。
2.红外辐射表与记录器的连接应为双股导线，导线应具有防水性能。电缆牢固地固定在安装架上，以减少断裂或在有风天发生间歇中断的情况。
3.每次使用之前都应先调整底角螺栓，使水平泡内的气泡处于圈内。
4.输出导线红外为正，接到记录器的正端，而另一根接到负端。
六、用注意事项
1.玻璃罩保持光洁，要经常用软布或毛皮擦净。
2.玻璃罩不可拆卸或松动，以免影响测量精度。
3.机体内的干燥剂变成白色时，应更换或取出烘干使干燥剂重新变成蓝色再装上，以保持表体内干燥。
4.仪表从出厂之日起12个月内因质量问题，生产单位负责全部维修或更换。如果用户人为损坏，只收取成本费，不收取修理费，过保修期，费用由用户承担。
