避雷器在线监测器 型号:FX11-JCQ-6库号：M394159
避雷器在线监测器 型号:FX11-JCQ-6库号：M394159
避雷器在线监测器 型号:FX11-JCQ-6库号：M394159

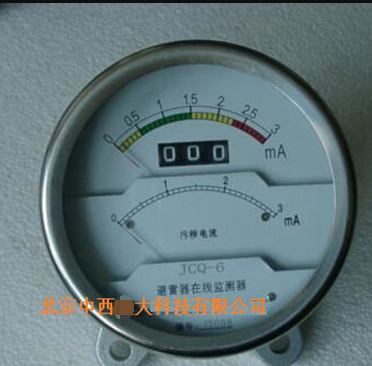

FX11-JCQ-6型避雷器在线监测器，是为了记录避雷器动作次数和在线监测避雷器芯体泄漏电流以及在线监测避雷器外套污秽电流大小而设计的一种监测器。它可以单独监测避雷器芯体漏电流以及避雷器外套污秽电流大小，监测避雷器芯体电流不受外部电流的影响，从而提高了电流测量精度，同时能监测避雷器的污秽情况。
二、结构特点
JCQ-6型避雷器在线监测器，是将氧化锌电阻片、特制取样器、高性能电磁计数器、芯体电流毫安表及变换保护电路、污秽电流毫安表及变换保护电路等密封在圆形不锈钢外壳内。外壳密封良好，美观耐腐蚀。
三、主要电气性能
主要电气性能表
项 目 JCQ-6
标称放电电流 （kA） 10
标称放电电流下残压 （kV） ≤1.0
2ms方波耐受能力 （A） 800
4/10us大电流耐受能力 （kA） 100
小动作电流(8/20us) （A） 50
2小时工频过电流耐受能力 （mA） 100
芯体毫安表满量程 （mA有效值） 3
污秽毫安表满量程 （mA有效值） 3
计数范围 (可循环计数) 999
持续运行电压下端电压 （V） <3
重 量 （kg） 2.2
由于采用了氧化锌电阻片，额定电流下残压低，方波通流能力大，持续运行电压下阻抗高，耐工频过电流能力大等特点。
