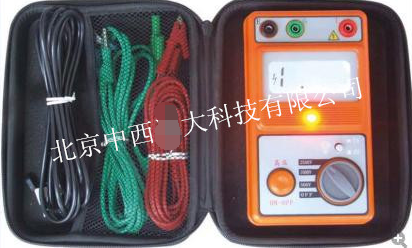

智能型数字兆欧表 型号:AH65-ZP-2522库号：M386559
智能型数字兆欧表 型号:AH65-ZP-2522库号：M386559
智能型数字兆欧表 型号:AH65-ZP-2522库号：M386559
一, 产品特点
1. 适用于各种电器设备及缘材料的缘电阻测试.
2.31/2LCD大屏数字显示,带加压工作提示符,直观清晰.
3.单台仪表具有三档测试电压,短路电流具有1 mA及2mA两种系列.
4.阻值测量范围:0～2000MΩ/0～20GΩ的宽量程,阻值量程自动切换,现
场使用简单方便.
5.8节民用5号电池供电,低耗电,有电池欠压提示.
6.仪表包装:注塑高强度塑料机壳,便携包装箱选用吹塑,防水,防震塑箱.
7.电磁兼容性强,能承受短路及残压冲击.
二, 技术指标
1. 主要指标
型号
ZP512
ZP522
ZP1012
ZP1022
ZP2512
ZP2522
额定电压(V) 100,250,500 250,500,1000 500,1000,2500
工作电压(V) 额定电压±5%负载≥20 MΩ
测量范围及误差
(0.1—1999)MΩ
±(5%RDG+2d)
(20—1999)MΩ
±(5%RDG+2d)
(2.0—19.99)MΩ
±(10%RDG+2d)
输出短路电流
ZP512≥1mA(500V)
ZP522≥2mA(500V)
ZP1012≥1mA
(1000V)
ZP1022≥2mA
(1000V)
ZP2512≥1mA
(2500V)
ZP2522≥2mA
(2500V)
2.工作温度和湿度:0℃～+40℃ <90%RH
3.贮存温度和湿度:-10℃～+50℃ <90%RH
4.电源:8×1.5V(AA,R6)电池或充电电池.
5.耗电:小于150mA.
6.外形尺寸:250mm(L)×130mm(W)×80mm(D)
7.重量:≈1Kg
三, 仪表面板
1. 高压开关 2.高压提示符 3.液晶显示屏
4.电池欠压提示 5.E端(接地) 6.G端接地(保护环)
7.L端(线路) 8.电压选择开关 9.电池盒(背面)
四, 使用及操作
1. 准备及接线
本仪表使用前,应关闭高压,被测试品应脱离供电,并经人工放电,仪表E
端接地证实后,方可实施接线.
L端钮:高压引出端,接被测设备.
G端钮:接至屏蔽部件.
E端钮:接至系统接地点.
2. 将"选择开关"旋至所需额定电压位,显示屏前位显示"1",表示已进
入准备状态.此时按下红色"高压开关"按钮,高压提示符显示,显示
屏上显示的数值即为被测试品的缘电阻值,当试品的缘电阻值过
仪表量程上限时,显示屏显示"1",后三位熄灭.电压2500V可测
大阻值19.99GΩ,电压2500V以下可测量大值为1999MΩ.由于吸
收过程,电阻数值逐渐变大,系正常现象.
3. G端(屏蔽环)的使用
在高阻测量时,应在被测量试品两端之间的表面上套一导体屏蔽环.并将该
导体连至仪表G端,清除试品沿面泄露电流引起的测量误差.
4. 关机
测试完毕,按下"高压开关"关端高压,在将"选择开关"置于OFF位置,
关闭电源.挂好地线,确认放电完毕后,再进行拆线操作.
5.电池检查及更换:仪表在接通电源工作时,显示屏若显示 + - 欠压
符号,表示电池电量不足,应更换新电池,否则将影响测量精度.
五, 仪表保管
1. 仪表长期不用时,将电池全部取出,以免锈蚀仪表.
2. 严禁受潮,雨淋,暴晒,跌落对仪表造成损害.
3. 仪表箱上严禁堆放过重物品.
六, 仪表成套性
1. ZP常用数字兆欧表1块
2. 测试线三根1套
3. 使用说明书2本
4. 便携外包装箱1件
5. 十字头小改锥1把
