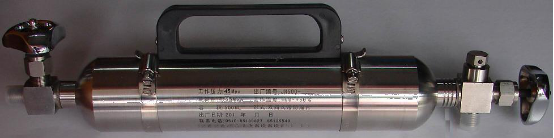

JN3002-45型 系列特高压气体采样器
一、简述:
本系列特高压气体采样器按GB5100《钢质焊接气瓶》及相关生产、试验、标准,并参考GB50616-2010<<加氢站技术规范>>,设计生产,本系列特高压气体采样器,主要用于加氢站35Mpa级及其它相同操作条件下的气体的采样、储存和运输,采样器带防暴片装置。
本系列特高压气体采样器可以根据客户要求,配采样连接软管（采样连接软管分:?8MM外径不锈钢管、JN3003B型不锈钢编织软管、JN3003P型带排压采样管套件三种）。
本系列特高压气体采样器用于加氢站时,可根据客户要求,配CGA1350等氢接,其它气体及场需,可以根据客户要求,配各类接进行采样。
本系列特高压气体采样器,因用于高压,必需对内部进行金加工(确保采样器壁厚均匀,采样器工作),所以只采用内部加工的封头焊接成型采样器。
二、主要技术特点
1:本系列特高压气体采样器分为卧式双阀(带防暴片装置),使用;
2:本系列特高压气体采样器采用胶木(或ABS及全不锈钢)提手,用喉箍固定于采样器上,、美观。
三、选型说明
1:可据用户需要,加装压力表< Y-60,需另加价:基价上+350元,订贷时可注明;
2:可据用户需要,装排出管(用于采液态气体时), 需另加价:基价上+150元, 订贷时可注明;
3:用户需静电内喷涂聚四氟乙稀, 需加价:500ML<含500ML>以下在基价上+150元、1000ML~4000ML在基价上+350元,订贷时可注明;
4:用户需纯化处理, 需加价:500ML<含500ML>以下在基价上+350元、1000ML~4000ML在基价上+650元,订贷时可注明;
5:用户需采高纯气体时,需内部抛光处理,加价另议。
四、主要技术参数
1:工作压力：45Mpa； 2:耐压：65Mpa； 3:防爆片爆破压力:60Mpa;
4:工作温度：－60℃～80℃； 5:阀门:一端为针形角阀、另一端为针形直通阀;
6:阀出口形式:外M14×1.5<Φ8MM双卡套密封> 螺纹; 7:材质： 316L；
8:适用介质：温度压力在规定范围内，对316L材料无腐蚀的各类气体；
9:规格：100ML、250ML、500ML、1000ML、2500ML、4000ML。
五、对取样口要求
我公司特高压气体采样器有标准采样管与采样口连接,要求用户的采样口如下图:
如非这种形式,需加工过渡接头<订货时注明,款另计>。
六、可配置<价另计>
1:订货时应据需要确定什么形式采样管<详见采样管介绍>;
2:如需配稳压输出阀,用户因提供型号及技术参数;
3:可据用户需要,配铝合金置放箱,按用户每箱存放数定制。
