Function Generator
优于同类产品的高，为教育使用者量身定做。
提供25MHz带宽，2个输出通道，在整个带宽内1mVpp到10Vpp输出振幅，泰克AFG1022函数信号发生器可以生成各种实验室测试所需波形。不得不提到的一点便是AFG1022群的，使它在众多竞争产品中脱颖而出。
型号 模拟带宽 模拟通道 输出频率 记录长度 采样率 垂直分辨率
AFG1022 25 MHz 2 1 uHz 到 25 MHz 8k 点 125 MS/s 14位
双通道，25MHz带宽，1mVpp 到 10Vpp输出；14位垂直分辨率和1uHz频率分辨率 生成更波形轻松得到更的实验室测试结果。
50种内置连续模式、扫描模式、突发模式和调制模式 生成各种实验室测试所需波形
3.95英寸TFT液晶显示屏，简便操作的前面板和菜单功能 让使用者更快的使用技巧
支持TekSmartLab? 为教育使用者在实验室中检测和调试复杂仪器提供便捷
内置200MHz，6位频率计 为测量频率/周期/脉宽/占空比提供了简便的方式
三年保修 泰克用高质量的售后服务提升用户感受
AFG1022任意函数发生器提供了性能价格比的波形发生工具。它包括双通道、25MHz带宽和高达10Vp-p的输出幅度。4种运行模式、50种内置常用波形和内置200MHz频率计数器，满足试验和测试工作中的大多数波形发生需求。3.95英寸TFT LCD、快捷按钮、USB接口和PC软件提供了直观的仪器配置方式。

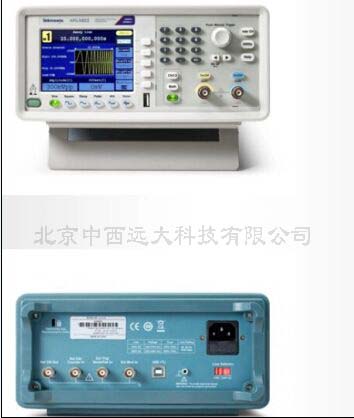

美国泰克Tektronix AFG1022任意函数发生器功能和特点
双通道、25MHz正弦波和12.5MHz方波/脉冲波为基础教育应用和其他应用提供了经济的解决方案
125MS/s采样率和14位垂直分辨率实现了优异的信号保真度
在整个频率范围内1mVp-p ~ 10Vp-p输出幅度
直观的用户界面缩短了学生和其他用户的学习周期
2 ~ 8,192点内存长度，存储用户自定义任意波形
64-MB非易失内存，存储任意波形
标配USB主控/设备接口，用于扩大内存和远程控制
连续模式、扫描模式、突发模式和调制模式满足了学生和其他用户完成实验/测试工作的大部分要求
内置6位分辨率的200MHz计数器为测量频率/周期/脉宽/占空比提供了简便的方式
菜单和联机帮助采用英文和简体中文
紧凑的外形，堆叠在其他台式仪器上，节约宝贵的工作台空间
免费ArbExpress使得编辑用户自定义波形变得异常简便
兼容TekSmartLab?，轻松完成教学
应用
电气和电子实验
通信实验
传感器
功能测试
美国泰克Tektronix AFG1022任意函数发生器性能和特点
1μHz ~ 25MHz正弦波形范围及12位或1μHz分辨率和±1ppm漂移高稳定时基，在频域中提供了优异的信号保真度。由于1mVp-p到10Vp-p输出幅度范围及整个频率范围内14位或1mVp-p分辨率，您不必再在输出幅度和频率之间进行取舍。
4种不同的运行模式和4种调制模式，通过一个经济的解决方案满足大多数应用需求。内置50种常用的标准波形和任意波形，使用方便。高达8,192点任意波形内存，用户可以复现泰克示波器捕获的或ArbExpress定义的真实信号。内置200MHz和6位分辨率频率计数器为测量频率/周期/脉宽/占空比提供了简便的方式。
易用性
高清3.95英寸彩色TFT显示器用文本格式和图形格式显示相关设置和参数，让用户对其设置树立信心，让他们把放在手边的任务上。前面板快捷按钮和旋转旋钮可以用少的工作和时间进入常用的功能和设置。内置64-MB非易失内存及U盘接口，为存储用户自定义波形提供无上限的空间。
软件和解决方案
兼容ArbExpress，可以使用U盘简便地把免费软件生成的用户自定义任意波形加载到AFG1022上。
作为泰克教育解决方案的构件，AFG1022可以嵌入到TekSmartLab中，提供了一种经济的教学和实验室管理方式。
美国泰克Tektronix AFG1022任意函数发生器技术数据
通道
通道数量 2
内置波形
内置波形 正弦波、方波、脉冲波、锯齿波、噪声波和45种常用任意波形
正弦波
范围 1 μHz ~ 25 MHz
突发模式下的正弦波 2 mHz 到 25 MHz
有效大频率输出 25 MHz
幅度平坦度(1 Vp-p)
< 10 MHz ±0.2 dB 10 MHz 到 25 MHz ±0.3 dB
谐波失真 < -50 dBc, 1 Vp-p, 1 μHz ~ 25 MHz
总谐波失真 < 0.2% (10 Hz ~ 20 kHz, 1 Vp-p)
杂散信号 < -45 dBc, 1 Vp-p, 1 μHz ~ 25 MHz
相噪 1 MHz：< -110 dBc/Hz @ 10 kHz偏置, 1 Vp-p (典型值)
残余时钟噪声 -57 dBm（典型）
方波
范围 1 μHz ~ 12.5 MHz
上升/下降时间 <12 ns
抖动 (rms) < 1 ns (典型值)
过冲 <5%
锯齿波
范围 1 μHz ~1 MHz
线性 ≤ 0.1%的峰值输出：10% - 90%的幅度范围，1 kHz，1 Vp-p，50%对称度(典型值)
对称性 0.0% 到 100.0%
脉冲波
范围 1 μHz 到 12.5 MHz
脉宽范围 40.00 ns 至 999 ks
脉冲宽度分辨率 10 ps或5位
脉冲占空比 <1 MHz, 0.1% ~ 99.9% (适用于脉宽占空比限制)
1 MHz ~ 12.5 MHz, 50%固定
边沿跳变时间 < 12 ns, 固定
过冲 < 5% (典型值)
抖动(rms) < 1 ns (典型值)
噪声
噪声带宽(-3 dB) 25 MHz
噪声类型 白高斯
直流
范围 -5 V ~ +5 V, 50 Ω负载
10 V ~ + 10 V, 开路或高阻抗负载
任意波形
范围 1 μHz ~ 10 MHz
突发模式下任意波形 2 mHz 到 10 MHz
有效模拟带宽(-3 dB) 30 MHz
非易失内存 64 MB
存储器
长度 2 ~ 8,192:125 MS/s 采样率 125 MS/s
垂直分辨率 14 位
上升时间和下降时间 <10 ns
抖动 (rms) < 6 ns (典型值)
频率
分辨率 1 μHz或12位
内部参考稳定性
±1 ppm @ 0 - 40℃
内部参考老化 每年±1 ppm
幅度
范围
1 mVp-p ~ 10 Vp-p, 50 Ω负载
2 mVp-p ~ 20 Vp-p, 开路或高阻抗负载
精度 ±(1%的设置值 +1 mVp-p), (1 kHz正弦波形, 0 V偏置)
分辨率 1 mVp-p, 1 mVrms或4位
单位 Vp-p, Vrms
输出阻抗 50 Ω (典型值)
本地阻抗设置 可以选择：50 ?, 1 ? ~ 10.000 k?, 高阻抗(根据选择的负载阻抗调节显示的幅度)
隔离 没有浮动接地，信号接地连接到机箱接地
信号输出保护 开路容限，在过流时市电输出自动失效
直流偏置
范围
±(5 Vpk – 幅度pp/2), 50 Ω负载
±(10 Vpk – 幅度pp/2), 开路或高阻抗负载
精度 ±(1% 的 |设置值| + 1 mV + 0.5%的幅度 (Vp-p))
分辨率 1 mV或4位
调制
调制模式、扫描模式和突发模式只在通道1中提供。
幅度调制
载波波形 正弦波、方波、锯齿波、任意波，DC和噪声除外 源 内部/外部 内部调制波形 正弦波、方波、锯齿波、噪声波、任意波 内部AM频率 2 mHz 到 20 kHz 厚度 0.0% 到 100.0%
频率调制
载波波形 正弦波、方波、锯齿波、任意波，DC和噪声除外 源 内部/外部 内部调制波形 正弦波、方波、锯齿波、噪声波、任意波 内部调制频率 2 mHz 到 20 kHz 频率偏差 2 mHz 到 12.5 MHz
相位调制
载波波形 正弦波、方波、锯齿波、任意波，DC和噪声除外 源 内部/外部 内部调制波形 正弦波、方波、锯齿波、噪声波、任意波 内部PM频率 2 mHz 到 20 kHz 相位偏差 0° 到 180°
频移键控
载波波形 正弦波、方波、锯齿波、任意波，DC和噪声除外 源 内部/外部 内部调制波形 50%占空比方波 FSK速率 2 mHz 到 100 kHz
扫描
调制模式、扫描模式和突发模式只在通道1中提供。
载波波形 正弦波，方波，锯齿波
小开始-停止频率 1 μHz
大开始-停止频率
正弦：25 MHz
方波：12.5 MHz
锯齿波：1 MHz
类型 线性, 对数
方向 向上/向下
扫描时间 1 ms ~ 500 s ± 0.1%
触发源 内部，外部，手动
突发
调制模式、扫描模式和突发模式只在通道1中提供。
波形 正弦波、方波、锯齿波、脉冲波，任意波，DC和噪声除外
触发类型 数量 (1 ~ 50,000个周期), 无穷大, 选通
开始相位 -360° 到 +360°
触发源 内部、外部或手动
内部触发间隔 (40 ns或(周期数 x 时间周期) ~ 500 s) ± 1%
选通源 外部触发
频率计数器
功能 频率，周期，正脉宽，占空比
频率范围 100 mHz 到 200 MHz
频率分辨率 6 位
耦合模式 交流、直流
电压范围和灵敏度，DC耦合 (非调制信号)
100 mHz 到 100 MHz 250 mVp-p ~ 5 Vp-p (AC + DC) 100 MHz 到 200 MHz 450 mVp-p ~ 3 Vp-p (AC + DC)
电压范围和灵敏度，AC耦合 (非调制信号)
1 Hz 到 100 MHz 250 mVp-p 至 5 Vp-p 100 MHz 到 200 MHz 450 mVp-p 至 4 Vp-p
脉宽和占空比指标 1 Hz 到 10 MHz
输入阻抗
1 M Ω，并联100 pF
高频噪声限制 (HFR) 开/关(HFR频率 = 500 kHz)
灵敏度 低，中，高
触发电平范围 -2.5 V 到 +2.5 V
辅助输入和输出
外部调制输入
输入频率范围 DC - 20 kHz 输入电压范围 除FSK外：±1 V满刻度，FSK:3.3 V逻辑电平 输入阻抗 12 kΩ（典型值）
外部触发输入
电平 兼容TTL 斜率 上升或下降(可以选择) 脉冲宽度 >100 ns
外部参考时钟输入 (共享频率计数器输入)
阻抗 400 Ω, AC耦合要求的输入电压摆幅 100 mVp-p ~ 5 Vp-p 锁定范围 10 MHz ±9 kHz
外部参考时钟输出
频率 10 MHz 阻抗 50 Ω, DC耦合 幅度 1.6 Vp-p 50 Ω负载
通信接口
USB 主机和设备，USB TMC一致性测试
显示器
显示器类型 3.95英寸
显示器分辨率 480 x 320
显示颜色 65,536
菜单和联机帮助语言
菜单和联机帮助语言 英文和简体中文
电源
供电 220-240 VAC, 100-120 VAC, 50/60 Hz, CATⅡ
消耗 <28 W
熔丝
110 V：250 V, F1AL
220 V：250 V, F0.L
暖机时间 30分钟(典型值)
物理特点
外观尺寸(宽、高、深) 235 × 110 × 295毫米(9.2 × 4.33 × 11.61英寸)
重量
净重 3.4千克(7.4磅) 装运 4.7千克(10.3磅)
EMC 环境和
温度
工作 0℃ 至 40℃（32℉ 至 104℉） 贮存温度 -20℃ 至 60℃（-20℉ 至 144℉）
相对湿度，非冷凝
工作状态： ≤ 80%, +0℃ 至 +40℃ (+32℉ 至 +104℉)
非工作状态： 5% 至 90%, < +40℃ (+104℉)
非工作状态： 5% 至 80%, ≥ +40℃ (+104℉) 至 ≤ +60℃ (+140℉)
海拔高度 工作状态：高3,000米(9842英尺)
非工作时：高12,000米(39,368英尺)
冷却方式 风扇冷却
EMC 合规性
欧盟 EN 61326-1 澳大利亚/新西兰 CISPR 11, Class A
标准
UL 61010-1 CAN/CSA-C22.2 No. 61010-1 EN 61010-1 IEC 61010-1
