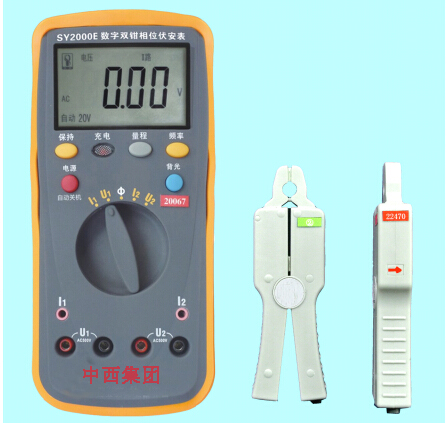

数字双钳相位伏安表 型号:XS01-SY2000E
数字双钳相位伏安表 型号:XS01-SY2000E
数字双钳相位伏安表 型号:XS01-SY2000E
功能特点
1.快速: 每秒更新1次测量结果，反应快速。
2.： 可以测量电流、电压、频率及两路输入量之间的相位。
1) 4位有效数字显示，电流、电压的分辨率分别为0.1mA、 0.01V、基本误差
为±(0.3%读数+0.2%量程)，相位分辨率为0.1° 、基本误差为2° 。
2) 测相范围：电流5mA-10A，电压3V-500V。
3.智能：
1) 电压与电流为真有效值测量，不受波形影响。
2) 自动量程， 测量时仪表根据输入自动切换至量程。 也可根据个人习惯
选择手动量程
) 不用返厂即可进行软件校准。
4) 工作状态自动识别： 仪表在使用时不会自动关机， 但在没有测量输入时能
自动关机；自动关机时间、背光开启模式及时间用户可自行设置。
5) 具有USB通信接口， 配有随机软件， 可以将仪表测量的数据实时在计算机
上显示；按采样间隔自动记录测量结果；图表显示被测结果变化趋势。
4.省电： 微功耗设计并采用大容量镍氢充电电池， 充电一次可连续测量60个
小时；也可使用5号干电池。
5.：
采用电压互感器和电流钳方式输入， 机内无高压， 二路输入之间均完全隔离，
、。 钳头细尖长，解决了导线密集处测量的难题。
电压接线采用电力仪器导线，插头带有缘防护，。
6.显示多样性：
仪表的测量功能、通道、量程、量纲等信息通过屏幕汉字显示，清晰明了
用途
1. 用在所有不断开线路需要测量交流电压电流及其相位的场合；
2. 可以直接读出差动保护各组电流互感器CT之间的相位关系；
3. 可以通过相位测量确定各种单相或三相电度表接线正确与否；
4. 可以检查变压器的接线组别；
5. 测量三相电压相序；
6. 测量线路的功率因数角，以计算补偿电容，进行无功补偿；
7. 完成感性电路和容性电路的判别；
8. 也可作漏电流表使用
技术参数
1.基本误差（在参比条件下的误差）
参比条件：
温度 湿 度 波形 频率 导线位置
相角测量
电压 电流
23℃±5℃ <65% 正弦波 50±5Hz 钳口 100V±25V 1A±0.20A
失真度≤1%
本误差：
功能 量程 分辨率 误差
相位 360° 0.1° 2°
电压
20V 0.01V
200V 0.1V ±(0.3%读数+0.2%量程)
500V 1V
电流
200mA 0.1mA
2A 1mA ±(0.3%读数+0.2%量程)
10A 10mA
频率 45Hz-65Hz 0.01 Hz ±0.05 Hz
测相电流、电压范围： 5mA-10A， 3V-500V
2.输入阻抗
电压测量端输入阻抗>500KΩ。
电流经钳形互感器采样输入，为非接入式测量。
3.工作条件
温度 湿度 频率
相位 测 量
电压幅值 电流幅值
0℃-40℃ ≤80% 45-65Hz 3V-500V 5mA-10A
4.附加误差
在相角（相位）测量时，电流、电压在各自规定的工作条件范围内取值时，
由此引起附加误差不大于基本误差限。
在测量电流时， 导线离开钳口位置， 引起的附加误差不大于基本误差限。
5.特性
耐压
仪表线路与外壳之间耐受50Hz正弦波电压1000V， 历时1分钟； 测相时,输入
端U1（ 或I1） 与输入端U2（ 或I2） 之间耐受50Hz正弦波电压500V， 历时1分钟。
缘
仪表线路与外壳之间，测相时两路之间，用 1000V摇表测其缘电阻不小于
100MΩ。
五、表外形尺寸和重量 210mm×93.5mm×54mm 净重0.5Kg（含电池）。
六、配套清单
序 号 设 备 名 称 数 量
1
SY2000E数字双钳相位伏安表 1台
2
5号镍氢充电电池（表内） 2节
3
钳形电流互感器 2把
4
电流测试线 2根
5
电压测试线 (带鳄鱼夹) 2副
6
USB连接线 1根
7
电源适配器（ 5V/1A） 1个
8
铝合金野外作业箱 1只
9
产品说明书 1本
10 合格证/保修卡 1份
11 XS01-SY2000软件光盘 1张
