振动校准仪 型号:ZH622-JX-3C库号：M52682
振动校准仪 型号:ZH622-JX-3C库号：M52682
振动校准仪 型号:ZH622-JX-3C库号：M52682
JX-3C振动校准仪于标定位移传感器的校验装置，可对电涡流传感器的线性和灵敏度进行静态测量，也可用于其他直线位移传感器的校验。是检验传感器品质因素不可或缺的工具☆ 推荐作为标准实验室配置设备。 详细介绍

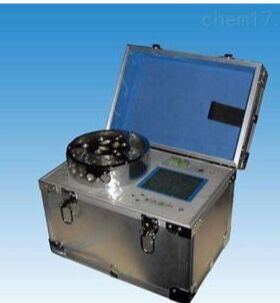

JX-3C振动校准仪
这是一种便携式校验设备，可用与现场或实验室。主要用于压电式加速度传感器、磁电式速度传感器、电涡流位移传感器的动态性能标定以及上述传感器配套的仪表的功能检查和校准。
电源输入：220Vac，50Hz，zui大功耗500W。
信号输入：可接入两路传感器输入，电涡流传感器、磁阻式、磁电式均可；
传感器输出信号可为电压或电流。
电压输入范围：-24V ~+24V。
电流输入范围：0 ~+25mA。
直流电源：单独可为两路传感器供电；
给每路传感分别提供正、负电源，正、负电源都独立可调；
正电源： 0~+24V连续可调，zui大电流50mA；
负电源： 0~-24V连续可调，zui大电流50mA。
转速范围：顺时针转动：0~10000r/min；
逆时针转动：0~10000r/min。
技术参数
■ 工作电源：AC220V 50Hz zui大功耗：150W。
■ 转速范围
顺时针转动：0～5000转/分。
逆时针转动：0～5000转/分。
■ 转速精度
0～100转/分内：±0.1转/分
100～5000转/分内：±1转/分
■ 测量齿形：60渐开线齿
适用于电涡流式、磁电式、磁阻式等多种转速
传感器。
20个、6个圆孔齿适用于电涡流、磁阻转速传感
器。
JX-3C振动校准仪
■ 传感器安装孔：有M10×1、3/8-24、M16×1、M18×1.5四种螺纹孔。
有φ11、φ18两种通孔。可按照用户要求定制齿型、螺纹孔尺寸等。
■ 电源输出：±24V为两种工作电源的传感器提供工作电源。
正电源：0～+24V可调，zui大电流50mA。
负电源：0～-24V可调，zui大电流50mA 。
■ 信号输入：可接入两路电涡流位移传感器输入；
传感器输出为电流、电压均可；
电压输入范围：-24V～+24V；
电流输入范围：0～+25mA；
■ 标准转速信号输出：
矩形脉冲输出、数字给定所有信号参数；
输出转速范围：0.1～10000转/分；
输出转速精度：0～100转/分内：±0.1转/分
100～5000转/分 内：±1转/分
■ 环境条件：防尘、防潮（95%不冷凝）。
工作温度范围：0～40℃。
储存温度范围：-30～75℃。
■ 外形尺寸：铝合金箱体，
高250mm；宽320mm；深200mm；
■ 重量：约8㎏。效验参数
位移、速度、加速度
技术参数
电源：220VAC 50Hz
振动校验范围：振动值峰- 峰０～200 μ ｍ
振动频率：20，55，80Hz 三挡
精度：± 5％
电源输出：-24V
zui大负荷：≤ 1000g
1． 输出振动幅值显示窗
显示校准仪所输出的不同振动信号的幅值。
2． 功能选择开关
将校准仪的输出方式改变为加速度，速度或位移。
3． 输出振幅调节电位器
调节此电位器，可改变校准仪输出的振动幅值
4． 传感器固定台面
固定被校准的传感器
