石英管式双色水位计，型号：XBY10S2-600L，PN10 DN20，带光源控制仪，单价：5300元一台，含税含运费
管式(单)双色水位计
1 应用场合及型号设置
1.1 管式（单）双色水位计是就地仪表，主要安装在锅炉汽包或各种
液体的压力容器上，直接观测水位（液位），如配套电视监视系统，
可实现远程监测。

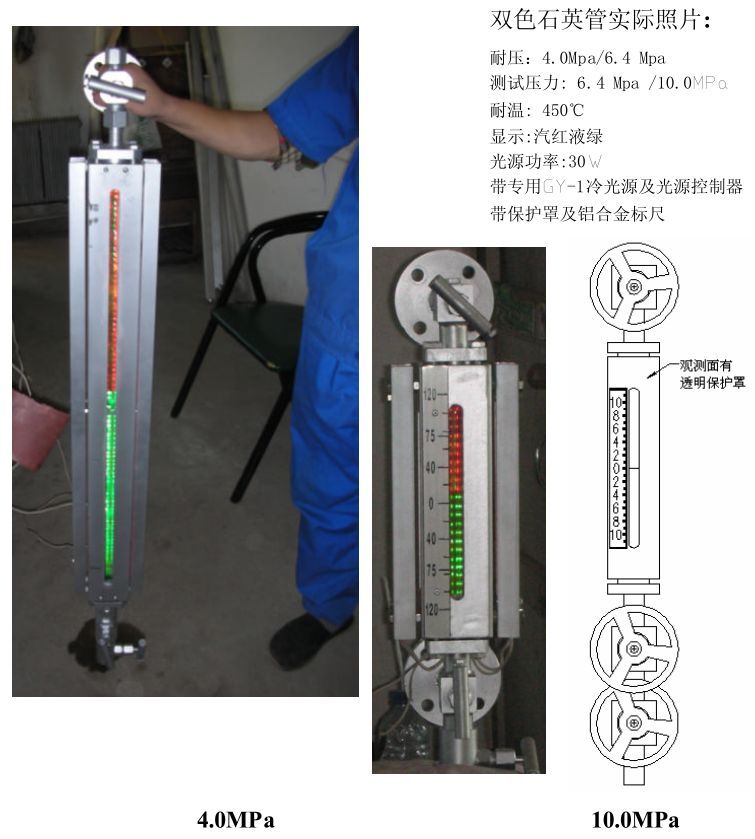

本系列仪表采用特制的石英管做主体，以单色或双色连续显示水
液位，观测起来既清晰准确又赏心悦目；石英管两端的密封采用我厂
密封技术，密封，主机可方便配置伴热夹套、液位传感器等
附属装置，以满足特殊要求；仪表均配阀，当仪表泄漏或石英管
意外损坏时能自动封锁进液；真诚欢迎广大客户广为利用。 主要技术参数
2.1 监视方式：单色或双色，就地正前方目视或工业电视远程监视；
2.2 公称压力： 2.5 , 4.0 , 6.4 , 10 MPa
2.3 工作压力： 1.6 , 2.5 , 4.0 , 6.4 MPa
2.4 工作温度：饱和蒸汽水温度（-80～450℃）；
2.5 安装距L与可视范围H，也可根据用户要求设计制做：
① 标准可视范围H与安装距L见下表，观测角度任意可调：
H
200 340 440 640 800 1000 1200 1400 1700
L
440
500
600
670
800
850
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
② 加长可视范围型 ：H = L-137，观测角度 90°倍数可调；
③ 等长可视范围型 ：H = L，观测角度任意可调；
④ 千鸟型及非标准型按用户要求制造，观测角度任意可调。
2.6 石英管参数：外径Ф30mm，单色：内径 Ф10 mm。双色：内扇形。
2.7 接口方式：松套法兰连接，也可按需设计。
2.8 光源：特制LED红绿双色冷光源,功率30瓦，亮度连续可调。
2.9 蒸汽伴热：伴热蒸汽压力：≤1Mpa，接口： G 1／2“外螺纹
2.10 带自锁阀门，阀钢球自动密封压力：≥0.2MPa
2.11 仪表材质：①标准型为碳钢；②不锈钢等材质需订货时指出
