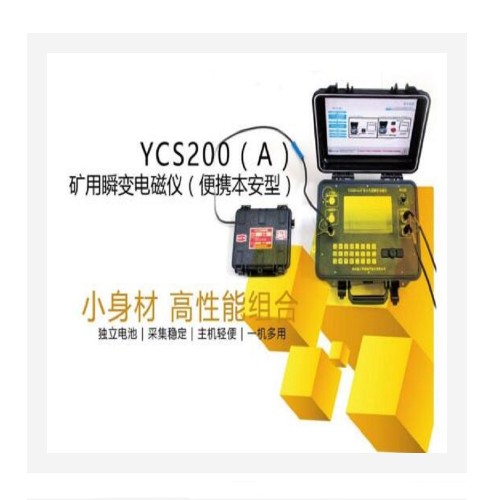

矿用期变电磁仪(本安型) 型号:HH10-YCS200 ( A)库号：M403100
  • 产品名称：矿用期变电磁仪(本安型) 型号:HH10-YCS200 ( A)库号：M403100
  • 产品型号：HH10-YCS200 ( A)
  • 所属类别：仪器
  • 发布时间：2022-12-15
  • 已获点击：96
详细说明
1、应用领域
1、煤矿井下顶、底板和前探测，前探测距离150m， 大前预报距离200m。
2、在地面往下探测矿区构造分布、构造含水性
3.采空区及废弃的充水小煤窑水的突水木源勘查
4、煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查
5、掘进过程中遇到隐伏导水构造勘查
6、回采过程中遇到工作面内部隐伏的点状导水构造(陷落柱、 封闭不良钻孔等)勘查
7.顶底板采矿扰动诱发的导水破裂带导通勘查
2.主要特点
1、整体结构加紧凑，适用于井下携帶;操作加智能一装 置线圈与主机搭配简易(见
图2)性能加强大一- 发射电流可达 4A, 工作时间可达7小时
2、符合煤安标准的勘探仪器，集接收、发射于一体的智能、便携式的矿用瞬变电磁仪
(号: SHExC12.0979; MA证号: MAK120051. 如图3)。
3、-机多用，智能转换地面和矿井两种环境勘查需求。
4.兼容性，作为瞬变电磁仪的接收系统既可配备TEMJF50 (YCS60-F) 矿用隔爆兼本
安型瞬变电磁仪发射机、做矿井大功率瞬变电磁方法勘查,又可分别配备CUGTEM-4、
CUGTEM-8、CUGTEM-10 三种瞬变电磁仪的发射机，作为地面瞬变电磁方法勘查使用。
YCS200A矿用本安型解变电磁仪-技术指标
项目
参数
发送电流强度
≤4A
电流脉冲宽度
10ms.20ms、 40 ms
电流发射频率
200Hz。25Hz. 125Hz. 6.25Hz. 1.5625Hz. 0.25Hz .
发射线圈规格
1.5mX1.5m
发射电压
9.6V
叠加次數
1~ 9999 (可选)
关断时间
0.5- -300μs (随供电电流大小以及发送线圈不同而各异)
发射波形
双极性矩形波
主控机
工控机
MD转换器
16 bit
小采样间隔
4μs
动态范围
140 dB
本底噪声
s600nV
内存
256 MB
数据存储
4GB电子硬盘(可扩展)
端口
1个USB2.0 (仅在地面使用)
显示屏
7”TFT彩色液晶显示屏
操作界面
Windows邓
外置防爆电源箱
连续工作时间
7小时以上
尺寸
335 mX281 mX216m (长x宽x高)
重量
4Kg
工作温度
0C~+40C .
