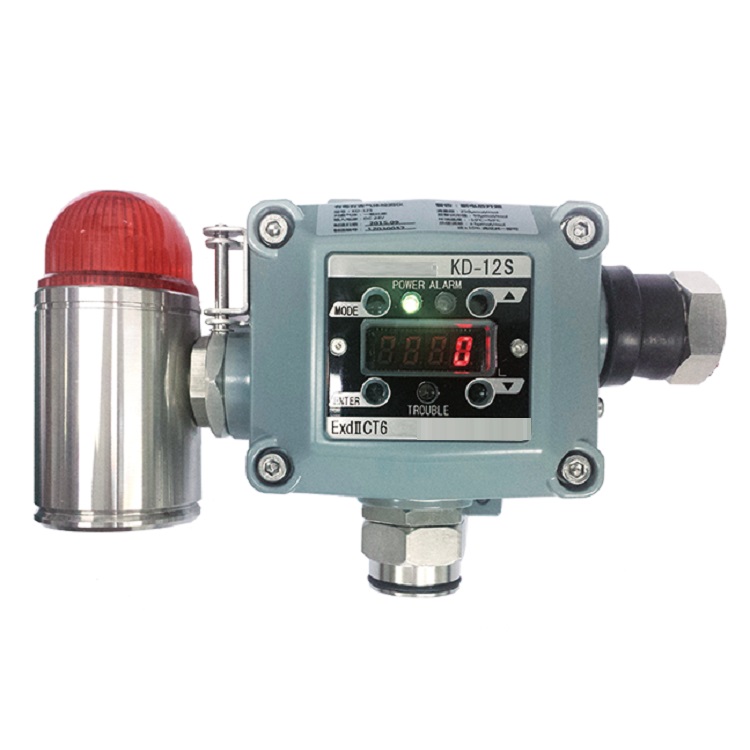

产品展示
详细说明
特性
● 壳体可搭载隔爆式声光报警灯
● 带浓度显示功能，在现场可读取浓度
● 使用磁棒操作，维护简单
● 单元式传感器，方便替换
● 隔爆型外壳设计 ExdII CT6
● 防水防尘设计，采用免螺丝式端子台，接线简单基板电子部件和焊接实现无铅化
三、参数规格
型号
KD-12S
检测对象气体
可燃性气体，毒性气体，氧气等（订货时请指定气体）
对应传感器原理
型半导体
接触燃烧式
气体热传导式
定电位电解式
采样方式
扩散式
报警精度
在同一条件下报警设定值的±25%（可燃性气体）
在同一条件下报警设定值的±30%（毒性气体）
报警延迟
加入报警设定值浓度1.6倍的气体，30秒内（可燃性气体）
加入报警设定值浓度1.6倍的气体，60秒内（毒性气体）
报警显示
气体报警（只限1段）
红色LED灯闪烁 搭载声光报警灯发出声光报警
故障报警 黄色LED灯闪烁
（传感器断线，传感器零位低下，电源电压异常等）
外部输出
气体浓度模拟信号（可直接读取线性化后的浓度值）
DC4-20mA(和电源负极共用）
故障报警时在0.9mA以下
模拟信号的负荷电阻（包括配线电阻）
设定在300Ω以下
气体报警接点（只限1段）
1a无电压接点/自动恢复
定格负荷是AC250V0.5a
或者是DC30V0.5a（电阻负荷）
气体浓度显示
LED显示装置：数字式4位显示（可直接读取线性
化后的浓度
操作方法
4个磁性开关按钮
电缆线连接
免螺丝式端子台和接地端子
防爆构造
ExdIICT6（中国防爆规格）
保护等级
IP65（机器内部）
适合电缆线
电缆线外径：Φ10~13
5芯（电源，模拟信号，气体报警接点）时：
CVV-S1.25mm2
3芯（电源，模拟信号）时：CVV-S 2mm2
使用温度湿度范围
温度：-40~70℃ （依照GB15322.1-2003标准）
湿度：10~90%RH
不要有急剧的温度以及温度变化，以及无结露。
使用电源
DC24V±20%
消费电力
3W
尺寸
W158*H116*D68mm（凸出部分除外）
重量
约1.2kg（不含防爆声光报警灯）
