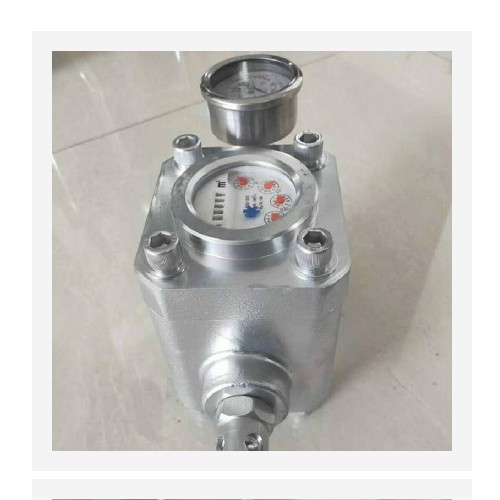

高压流量计（机械式，大30MPA） 型号:SGS库号：M403270
  • 产品名称：高压流量计（机械式，大30MPA） 型号:SGS库号：M403270
  • 产品型号：SGS
  • 所属类别：流量计
  • 发布时间：2022-11-10
  • 已获点击：158
详细说明
一、概述
煤层注水是减少煤矿中煤尘发生量的方法之一，高压注水流量计是实施煤层注水防尘措施时的配套设备。SGS型高压注水流量计是多流束凹叶轮速度式磁钢传动干式水表，耐压高，密 封性能好，结构简单，数字直读，可与不同压力、不同流量的注 水系统相配套，即可反映注水流量，有可反映注水压力。
二、结构特征与工作原理
SGS型高压注水流量计由压力表、上壳体、水量数字显示计数机构、 隔离板、叶轮组、下壳体等构件组成
进入高压水表的水在经过叶轮组时推动叶轮旋转，配置其间的磁力传动装置带动水量数字显示计数机构记录流经水表的水量
三、技术特征
序号 项目 单位 数据
1 大流量 m3 /h 8
2 公称流量 m3 /h 4.5
3 小流量 m3 /h 0.1
4 额定压力 MPa 20
5 流量精度等级 级 2.5
6 接口尺寸 KJ10 煤矿标准接头（可以根据客户需
求选配其他型号或种类接头）
7 外形尺寸 mm×mm×mm 260×110×145
(长×宽×高)
8 质量 kg 6
四、安装与使用
1、高压注水流量计在安装使用前，须将安装管路清洗干净，管路内不得有颗粒物存在；
2、在高压注水流量计入口的前方须安装过滤装置，防止使用过程中杂质进入水表传动叶轮组件，造成水表损坏或计量不准； 3、流经水表的水流方向应与水表上所标注方向一致；
3、流经水表的水温不得过 50℃；
5、水表属于器具，不得随意打开或自行维修。
五、装箱单
使用说明书 一份
合格证 一份
