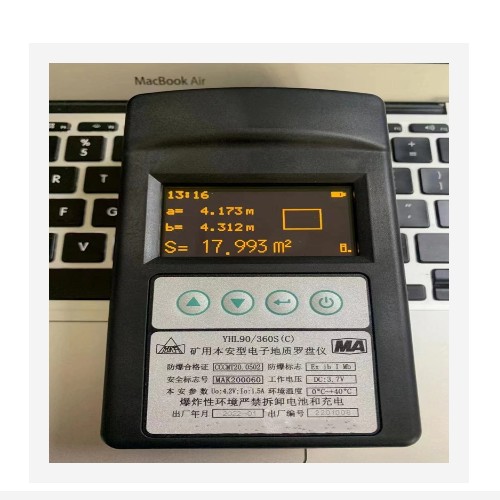

矿用本安型电子地质罗盘仪 型号:YHL90/360SC库号：M361811
  • 产品名称：矿用本安型电子地质罗盘仪 型号:YHL90/360SC库号：M361811
  • 产品型号：YHL90/360SC
  • 所属类别：仪器
  • 发布时间：2022-09-27
  • 已获点击：88
详细说明
一、应用领域
本产品是一款测量方位、距离、倾角等参数的本质安全型仪器，主要用于井下地质勘测，
也可用于林业、水利、电力等领域。 二、产品特点
电子罗盘：采用高精度的姿态传感器和软件算法，姿态测量。
倾角补偿：测量方位角时，无需要求罗盘水平放置，也可测量方位。
数据保持：瞄准目标后，按保持键，锁定当前数据，方便测量。
激光投射：仪器可投射点状或线状激光，瞄准方便。
激光测量：相位式激光测距，测量范围 80 米，精度毫米级，还可实现高度、面积、体积测量。
数据存储：存储 400 组数据，以时间做索引，可本机查看。
数据通信：通过 USB 或蓝牙上传输测量数据或通过蓝牙操作仪器。 三、工作原理及参数
3.1、工作原理
本产品是一款便携式、本安型的电子地质罗盘仪。产品以高速处理器为，外围采用 3 轴磁
阻传感器、3 轴加速度传感器和 3 轴陀螺仪传感器作为姿态测量的传感器组，通过传感器组可获得
仪器的三维姿态数据，经过解算，实现方位和倾角的测量；另外，仪器又增加了点、线激光瞄准、
激光测量、测温湿度测量和浮标法流量测量。
3.2、技术参数
工作环境存在强磁干扰或者环境存在不稳定磁场情况下，会导致较大的测量误差。
项 目 参 数
电 源 防爆锰酸锂锂离子蓄电池 PL123450，1.6Ah/3.7V，单节
电池开路电压 UO:4.2V
电池短路电流 IO:1.5a
电池额定电压 3.7V
电池输出保护 内置保护板，限流、短路、过热双重保护；外部 704 粘合剂浇封固定
工作电流 ≤170mA
显示屏尺寸 2.4 英寸 OLED
激光类型 650nm，红光
激光指示类型 点光源，一字线光源
方位角 测量范围 0～360°，精度±1.5°*
倾角 测量范围 0～±90°；0～±60°精度±0.5°；±60°～±80°精度±1.0°
距离 测量范围 80m，精度±2mm
高度 测量范围 0.5～50m
温度 测量范围-40°C～125°C, 精度：±0.2°C
湿度 测量范围 0～100RH，精度：±2%RH
浮标流量 流量单位：立方米/小时，大显示值：9999.9
矩形面积 面积单位：平方米， 大显示值：9999.99
立方体体积 体积单位：立方米， 大显示值：99999.9
数据存储 400 组
通信接口 蓝牙，USB
四、外观结构图
4.1、尺寸及重量：
外形尺寸：139mm×83mm×44mm
重 量：350g
