主要用于比例尺地形图的测制，经纬仪导线测量及低等级的控制测量，也适用于城市建设、公路、桥梁、矿山、农田水利、森林等各个部门中。
本仪器备有多种附件，用于扩大仪器使用范围，以满足各种测量之需要，附件装卸方便、使用。
产品特点
■ X型长摆式竖盘指标自动补偿器，具有好的抗高频振动性能
■ 彩色读数视场，使读数方便、清晰
■ 垂直角度及水平角度用光学测微器可直读到1′或1cc
技术参数

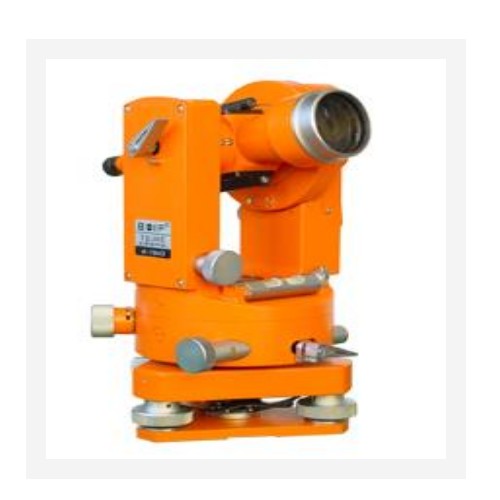

型号 TDJ6E
测量范围 0o- 360o
一测回水平方向标准偏差 6″
一测回垂直角测量标准偏差 10″
望远镜 成像 正像
放大倍数 30x
物镜有效口径 40mm
视场角 1°30′
短视距 2m
视距乘常数 100
视距加常数 0
镜筒长 172mm
水准器 长水准器 30″/2mm
圆水准器 8′/2mm
水平度盘分划直径 94mm
水平度盘分划值 1°
竖直度盘分划直径 76mm
竖直度盘分划值 1°
带尺分划值 1′
读数显微镜 水平系统放大率 68X
垂直系统放大率 65.4X
竖盘指标自动补偿器 工作范围 ±2′
安置误差 ±1″
光学对点器 放大倍数 3X
视场角 5o
调焦范围 0.5m～∝
仪器规格 仪器净重 4.3kg
仪器横轴中高 207mm
仪器体积 286mm×136mm×130mm
