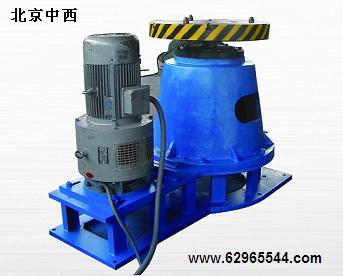

设备由立式离心铸造机主机、冷却水系统、电气控制系统、防护罩等部分组成。
1.主机
主机是立式离心铸造机的部分,完成托盘的旋转动作,实现铸件的离心浇注。模具安装在托盘上，转速可无极调速，以满足不同直径铸件的工艺要求。
主机由床身、转盘、电机底座、调速电机、轴承座、主轴、传动机构等部分组成。调速电机通过皮带轮传动机构驱动立轴及托盘旋转，传动机构、主轴、轴承、轴承座等安装在床身内部，结构紧凑、运行平稳。
2.冷却水系统
冷却水系统包括主轴上轴承水冷却、模具及铸件冷却等部分。模具及铸件冷却水由冷却水槽回收流出，以改善主机工作环境。
3.电气控制系统
模具托盘的旋转由交流电磁调速电机提供动力。调速平稳，且调速范围宽，以适应不同铸件的生产要求，采用能耗制动方式，缩短机器的停转时间。
电气控制系统由调速电机控制器、控制柜、低压电气元件、按钮、指示灯等组成。控制系统具有完善的动作互锁、过流、过载等保护措施。
4.辅助部分
设备主机安装在地坑内，并配备防护罩。
主要技术参数：
铸件大直径（mm）：φ630（可做650）
铸件小内径（mm）：φ300
铸件大高度（mm）：400
调速电机功率（KW）：15
电机转速（ r.p.m）：125～1250，可做0-1000
压缩空气压力（MPa）：0.6
机器总重（吨）：4
