光电编码器

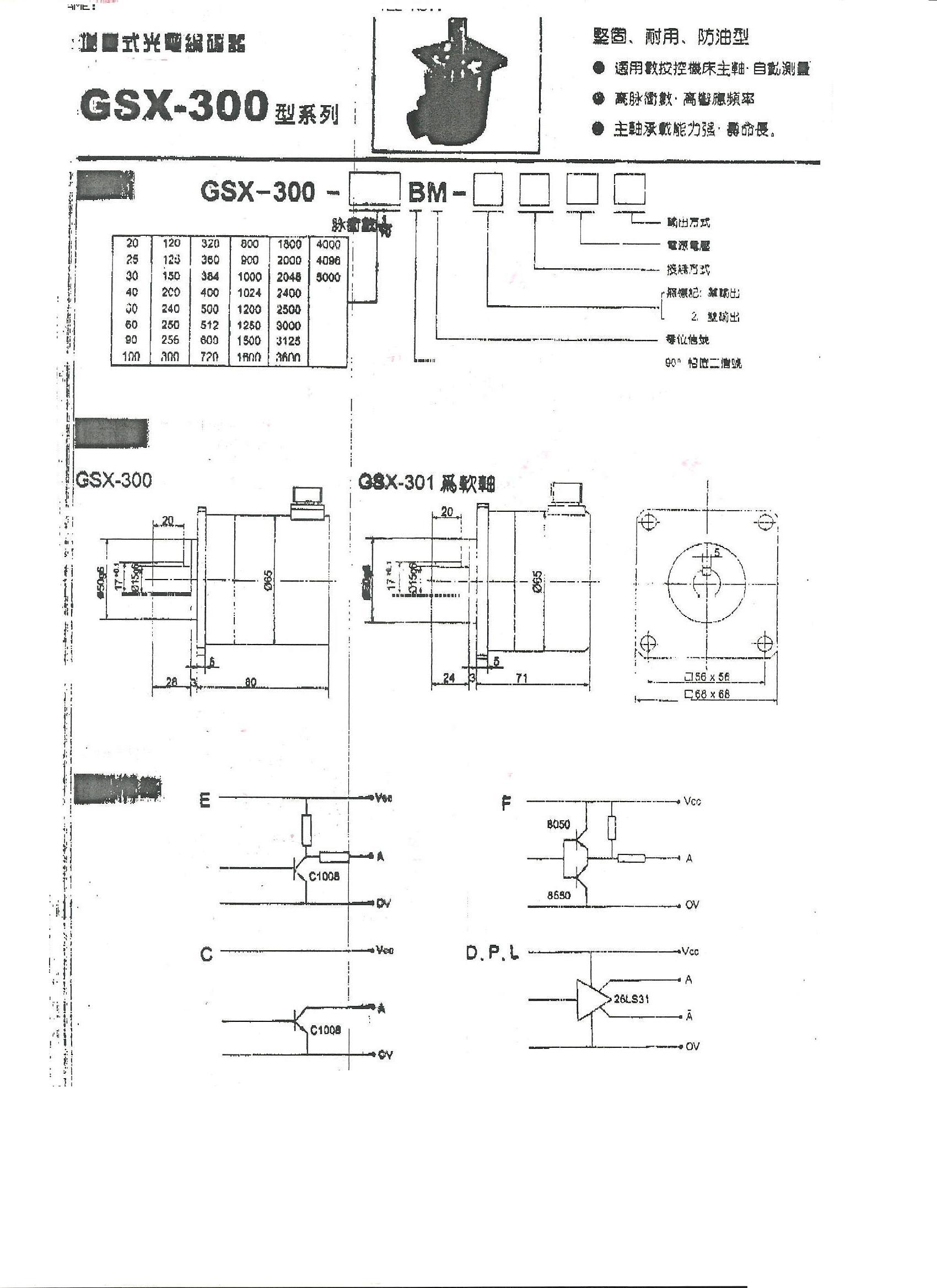

GSX-300-60BM-2C12-24C
GSX-300-60BM-2C15，
GSX-300-60BM-2C15
GSX-300-100BM-C15C
参考参数 参考参数
GSX-101系列 ●外径Φ65，止口Φ30，轴径Φ10。 ●适用于冶金自动化控制、自动测
量、机器人等行业。 ●体积小，重量轻，安装方便。 ●高脉冲，高响应频率
●可选脉冲：20. 30. 40. 50. 60. 90. 100. 120. 125. 150. 180. 200. 240. 250. 256. 300. 320. 360. 400. 500. 512 . 600. 720. 800. 900. 1000. 1024. 1080. 1200. 1500.1600. 1800. 2000. 2048. 2160. 2400. 2500. 3000. 3600. 4000. 4096. 5000. 5400。
●机械参数：
●输出电路：
A、D、L、P
大机械转速
抗震力
抗冲击
启动力矩
大径向负荷
大轴向负荷
6000rpm
50m/s2,10~200HZ,XYZ方向各2h
980m/s2,6ms,XYZ方向各2次
5×10ˉ4Ｎm(+25℃)
20Ｎ
10Ｎ
防护
工作寿命
工作温度
工作湿度
储存温度
重量
防尘 IP50
MTBF≥10000h(+25℃,2000rpm) -10℃~+70℃
30~85%℃ -30℃~+85℃
约0.35㎏
●电气参数： 接线方式 输出方式 记号 电源电压
DC（V）
消耗电流
（mA）
输出电压
VH VL
上升、下降时间
(μs)
响应频率
(KHz)
G：电缆侧出
E：电缆后出
C：插座侧出
H：插座后出
电压
集电极开路
75113驱动
26LS31驱动
75183驱动
电压
集电极开路
互补
电压
集电极开路
互补
电压
集电极开路
互补
ET7272驱动
05E
05C
05D
05L
05P
12E
12C
12F
15E
15C
15F
24E
24C
24F
24A
4.75~5.25
10.8~13.2
13.5~16.5
22~26.4
100
150
3.5 0.5 —— —— 2.5 0.5
8.5 0.5 —— —— 8.5 0.5
10.5 0.5 —— —— 10.5 0.5
20 0.5 —— —— 20 0.5
20 0.5
