概述
本仪器是晶闸管断态电压(VDSM、VDRM)及断态电流(IDSM、IDRM)、反向电压(VRSM、VRRM)及反向电流(IRSM、IRRM)的测试设备。适用于各种晶闸管、整流管及晶闸管、整流管模块的参数测试。
本仪器设计，操作简便，采用数字表显示测试结果，具有精度高，重复性好，对被测器件自动保护等特点。其测试原理符合GB4024-83标准的规定，是电力半导体器件生产厂和使用单位为理想的检测设备。
2 技术参数
2.1 断态及反向电压(VDRM，VRRM)测量范围：0—3000V(023B为0—5000V)
2.2 电压分辨率：1V
2.3 电流(IDRM，IRRM)测量范围：0—100mA
2.4 断态及反向电流分辨率：0.01mA
2.5 保护电流设定范围：0—99mA
2.6 示波器连接端子输出 X 1：1000V Y 50mV：1mA
2.7 工作条件
电源电压:AC 220V±10% 50HZ
工作温度：0—40℃
2.8 功耗：小于0.5KVA
2.9 重量：约15Kg
2.10 外型尺寸：440×440×150mm
3 结构特征
本仪器为箱式结构，长、宽分别为440mm，高150mm，仪器前部面板上装有数字显示表、各种控制按键(钮)及接线端子等。仪器后盖板上配有三芯电源插座、保险丝盒(保险丝管为2A/250V)和示波器接线端子。
4 使用方法

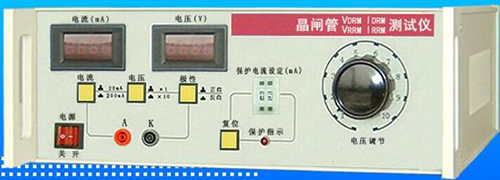

图4.1 面板图
4.1 面板部件功能(参见面板图)
4.1.1 “电源”开关
此开关掷向开时，内藏指示灯亮，电源接通。
4.1.2 “A、K”接线端子
A接被测器件阳极(或双向晶闸管T2极)，K接被测器件阴极(或双向晶闸管T1极)。
4.1.3 “保护电流设定”拨码开关
电流设定范围为1—99毫安。
此拨码开关共分个、十两位，个位设定值为0—9十个数码，十位设定值为0—9十个数码。
个、十两位数码相配合组成一组数字，该值就是保护电流值，单位毫安。如：数码28表示测量电流到28毫安时，仪器自动切断A、K间电流、电压。
4.1.4 “电流(mA)”显示表
显示被测器件的峰值电流。单位毫安。其显示的电流范围由“电流”量程键决定。
4.1.5 “电流”量程切换开关
此键按出时(20mA)，“电流(mA)”显示表显示的大电流为20mA。
此键按入时(200mA)，“电流(mA)”显示表显示的大电流为200mA。
4.1.6 “电压(V)”显示表
显示被测器件的峰值电压，单位伏特。与“电压”量程键配合读出电压值。
4.1.7 “电压”量程切换开关
此键按出时(×1)，“电压(V)”显示表显示的数值为实际测量电压，单位伏特。
此键按入时(×10)，“电压(V)”显示表显示的数值×10为实际测量电压，单位伏特。
4.1.8 “极性”选择切换开关
此键按出时(正向)，接线端子A为电源正极，K为负极。按入时(反向)，
