DRX-2DPSD-OA02-X高精度二维PSD位置传感器信号处理板
DRX-2DPSD-OA02-X 是对二维 PSD 位置传感器输出的微小电流信号进行 I-V 放大及运算处理，电路板采用四层板处理，可输出放大后的信号和运算后的信号，模块可带噪声背景零点调节电路，可安装 15*15mm、21*21mm 直插 PSD。
特点
? 无盲区
? 低噪声、高响应度
? 高精度、高线性、高速
? 位置连续变化

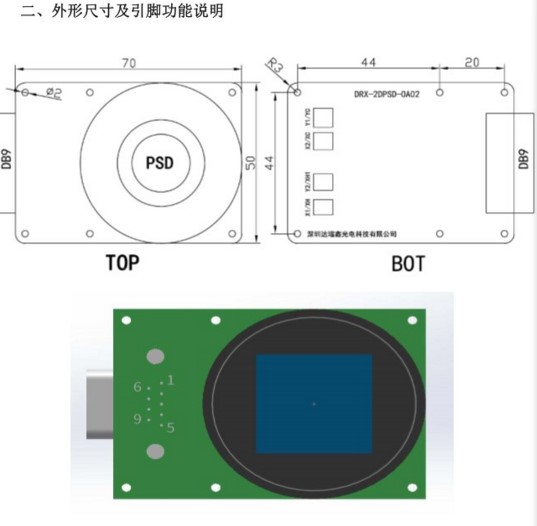

? 体积小，50*70mm
? 适合枕型和双面型 PSD
?应用
位置角度测定
? 跟踪制导、定位、对准
? 位置偏转、振动、三维空间目标运动轨迹的测定
? 自动聚焦、机器人视觉
? 直线度测量
一、技术指标(Ta=23℃)
参数 符号 测试条件 小值 典型值 大值 单位光谱响应范围 λ 320 940 1100 nm
线性误差 0.3 0.5 %（±）
偏压 Vr 5 V
反馈电阻 Rf 10（按要求可变） K
工作电源 V+、V- ±5 ±15 ±18 V 工作电流 Icc ±15V 30 mA 输出电压 Vout ±12 V
输出噪声 Vnoise 6 mVp-p
带宽 f3dB 10（按要求可变） 300 kHz
对大额定值
工作电压 Vcc±18 V 工作温度 Toper70 ℃ 存储温度 Tstg 100 ℃
