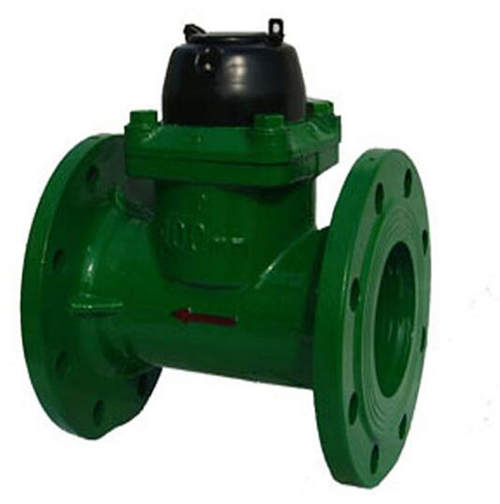

本表由壳体、计量机构、指示装置等部分组成，为速度类流量仪表。它利用了叶轮旋转时角速度与流速成正比关系的原理，当被测流体由表壳下端进入表内，冲向叶片使叶轮旋转，叶轮的转动通过叶轮轴上端环形磁钢，把磁力传递给隔板上侧指示装置的磁钢齿轮，经减速齿轮带字轮显示累积流量。本表采用结构字轮式机械计数器，结构紧凑，读数清晰直观。
主要技术参数
a) 公称口径：DN100mm
b) 公称压力：4.0Mpa
c) 环境温度：0～65℃
d) 环境相对湿度：≤85%
e) 大气压：86～106kPa
f) 适用介质：清水或污水
g) 介质温度：0～80℃
h) 压力损失:
a公称口径DN≤80mm的不过0.1 MPa
b.公称口径DN＞80mm的不过0.3 MPa
i)防护等级：IP 65
j)测量准确度等级：2级
