ZJ-102紫外线火焰检测器
·功能：输出二组开关量火焰信号；
·检测对象：燃气、燃油火焰；
·电源：220/240V，50/60HZ；
·火焰检测：UV传感器；
·响应时间：≤0.2秒；
·外形：140×102×32mm；
·光谱响应范围：190/280nm；
·检测探头与控制器连接电缆长度≤100m。

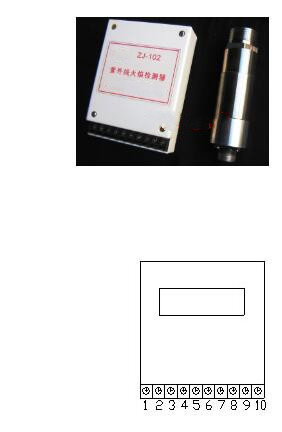

ZJ-102接线端子如图所示
1、接电源火线；
2、接电源零线；
3、4、5与UV探头3、4、5号线依次连接；
6、7、常开触点，有火焰时触点闭合；
7、8、常闭触点，有火焰时触点断开；
9、10常开触点，有火焰时触点闭合。
